다차종 배터리팩 조립 팔레트는 위치결정 핀과 보스 구멍의 헐거운 끼움 공차로 화학종이 다른 셀 스택을 하나의 라인에서 반복 위치결정하는 지그다.
문제정의
현대차가 2026년 8월 튀르키예 이즈미트 공장에서 5,500만 유로를 투자해 자동화 배터리팩 조립라인을 가동한다고 발표했다(추정: 공식 발표 기준, 라인 상세 사양은 비공개). 아이오닉3향으로 NMC와 LFP 두 화학종 팩을 같은 라인에서 혼류 생산한다. 여기서 기구적 모순이 발생한다. 화학종별 셀 두께가 다르면 적층 두께 편차가 커지고, 공용 팔레트의 위치결정 핀-보스 끼움 공차가 화학종마다 다르게 작동한다. 헐거운 끼움 하나로 두 화학종의 반복 위치결정 정밀도를 동시에 만족시킬 수 있는가.
기구학적 분석
팔레트 위치결정은 핀과 보스 구멍의 헐거운 끼움(clearance fit)으로 이뤄진다. 보스 구멍을 기준으로 핀이 헐겁게 들어가야 화학종별 적층 두께 편차를 흡수한다. 억지 끼움을 쓰면 화학종 전환 시마다 핀을 교체해야 하므로 혼류 생산에 맞지 않는다. 끼움 여유가 너무 크면 반복 위치결정 정밀도가 무너져 후공정 로봇 그리퍼의 파지 오차로 전이된다. 결국 설계 변수는 공차 등급 선정 하나로 좁혀진다.
계산/수식 검증

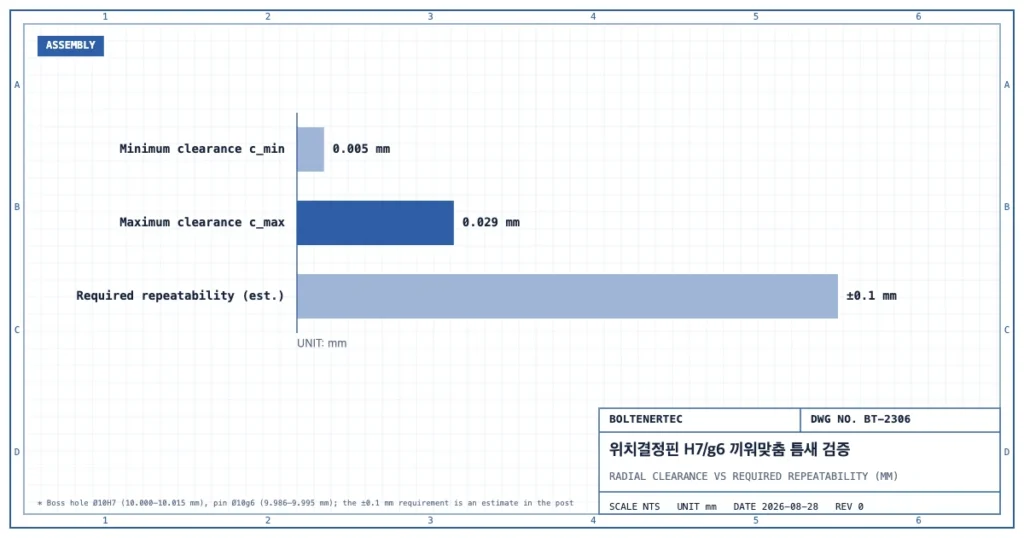

보스 구멍을 $\phi10\text{H7}$(10.000~10.015mm), 위치결정 핀을 $\phi10\text{g6}$(9.986~9.995mm)로 지정한다.
$$c_{max} = D_{max} – d_{min} = 10.015 – 9.986 = 0.029\text{mm}$$
$$c_{min} = D_{min} – d_{max} = 10.000 – 9.995 = 0.005\text{mm}$$
$c$는 mm 단위 반경 방향 틈새다. 반복 위치결정 요구 정밀도를 로봇 비전 보정 이전 기준 $\pm0.1\text{mm}$로 잡으면(추정: 일반적 EV 팩 조립 로봇 그립 전단 위치결정 허용범위 참고, 현장 계측 후 재확인 요망), 최대 틈새 0.029mm는 요구값의 3분의 1 이하로 여유가 있다.
다음은 인덱싱 컨베이어 비상정지 시 관성 하중에 대한 핀 전단 안전율 검증이다. 팔레트와 적층체 질량을 $m=85\text{kg}$(추정: 소형 모듈 팩+팔레트 자중 참고치, 현장 계측 후 재확인 요망), 비상정지 감속도를 $a=2\text{m/s}^2$(추정: 산업용 인덱싱 컨베이어 일반 e-stop 감속도 범위 참고)로 두면 관성력은 다음과 같다.
$$F = ma = 85 \times 2 = 170\text{N}$$
핀 단면적(단전단, $\phi10\text{mm}$)은 $A=\pi/4 \times 10^2=78.5\text{mm}^2$이며 전단응력은 다음과 같다.
$$\tau = F/A = 170/78.5 = 2.17\text{N/mm}^2$$
1차 안전율 검증(항복 기준): S45C 인장항복강도 343N/mm²를 적용하면 전단항복강도는 $0.577\times343=198\text{N/mm}^2$이고 $SF_1=198/2.17\approx91$이다. 2차 안전율 검증(피로 기준, 추정: S45C 피로한도 문헌치 235N/mm² 참고, 전단환산 0.58배 적용, 현장 계측 후 재확인 요망): 전단피로한도 $136\text{N/mm}^2$ 기준 $SF_2=136/2.17\approx63$이다. 두 안전율 모두 여유가 크므로 핀 전단강도는 이 설계의 지배 요인이 아니다. 지배 요인은 반복 끼움에 의한 마모로 이동한다. 헐거운 끼움부가 마모되면 틈새가 커지고 반복 위치결정 정밀도가 서서히 무너진다.
실무적용 (Shop-notes)
대안으로 화학종별 전용 핀 열을 팔레트에 상시 배치하고 미사용 열을 접이식으로 하강 고정하는 방식을 검토했으나(도요타 조립팔레트 특허 US9604755B2의 접이식 핀 구조가 이 방식에 해당하며 별도 특허분석 글에서 다룬다), 부품 수와 구동 메커니즘이 늘어 정비 포인트가 증가해 이번 설계에서는 미채택한다. 단일 헐거운 끼움 핀 방식이 원가와 정비성에서 유리하다고 판단한다.
가공성 주석: 핀 표면은 SCM440 소재에 가스질화 처리를 적용한다. 질화층 두께 0.3~0.5mm를 확보하려면 질화 후 연삭 여유를 도면에 별도 반영해야 하며, 질화 변형을 고려해 열처리 전 치수를 공차 중간값보다 타이트하게 가공하는 것이 유리하다.
마모 관리 기준은 현재 문헌으로 확정하기 어렵다(현장 계측 후 재확인 요망). 반복 끼움 500회 주기로 게이지 핀 삽입 점검을 우선 권장한다(추정: 유사 위치결정 지그의 통상 점검 주기 참고).
설계 반영 체크리스트
- 화학종별 셀 적층 두께 실측 후 보스 위치 재계산
- 핀 재질 질화처리 사양 도면 반영, 질화 후 연삭 여유 확보
- 비상정지 감속도 현장 계측 후 재확인
- 반복 끼움 500회 주기 게이지 핀 점검 절차 수립
한줄요약: 다차종 배터리팩 조립 팔레트의 설계 지배 요인은 위치결정 핀의 강도가 아니라 헐거운 끼움부의 반복 마모에 따른 공차 확대다.
