건식전극 캘린더링은 압연롤 한 쌍으로 건식 활물질 시트를 목표 두께까지 압착하는 공정이다.
문제정의
국내 장비사가 전고체 배터리 제조사의 실양산 라인에서 건식전극 공정 장비 성능 검증에 착수했다는 보도가 있었다. 검증 항목은 공정 안정성, 전극 균일도, 연속 가동 적합성으로 요약된다. 여기서 기구적 모순이 발생한다. 압연 하중을 높이면 목표 두께 균일도는 개선되지만 롤 자체의 처짐이 커져 오히려 폭 방향 두께 편차가 발생한다. 질문은 이것이다. 압연 롤의 처짐량은 전극 두께 공차 대비 어느 수준까지 허용 가능한가.
기구학적 분석
캘린더링 유닛은 한 쌍의 압연롤이 대향 배치되어 시트를 압착한다. 압연 하중은 폭 방향 선압(N/mm)으로 작용하며 롤은 양단 베어링 지지 방식의 단순보로 근사할 수 있다. 롤 자중과 압연 반력이 겹치면 중앙부 처짐이 발생하고 이는 시트 중앙부만 과압착되는 원인이 된다. 처짐을 보정하려면 크라운(볼록도) 가공이나 대향 롤 축 예압 구조가 필요하다.
계산 및 수식 검증
설계 예시 조건이다(가정치, 현장 계측 후 재확인 요망). 롤 베어링 지지 스팬 $L=750$mm, 롤 지름 $d=300$mm, 재질 강 $E=210{,}000$N/mm², 압연 선압 $w=40$N/mm.
단면 2차모멘트는 다음과 같다.
$$I=\frac{\pi d^4}{64}=\frac{\pi \times 300^4}{64}\approx 3.976\times10^{8}\text{mm}^4$$
단순보 등분포하중 최대 처짐은 다음과 같다.
$$\delta_{max}=\frac{5wL^4}{384EI}\approx 1.97\times10^{-3}\text{mm}=1.97\mu m$$

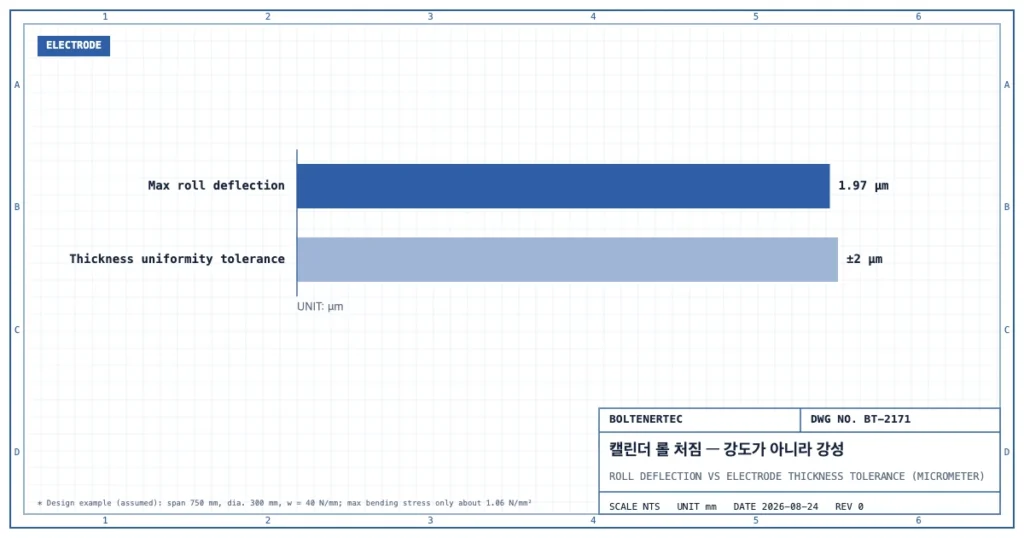

이 처짐값은 전극 두께 균일도 공차 ±2μm 대비 이미 대부분을 소진한 수준이다. 롤 자체 처짐만으로 공차 여유가 거의 사라진다는 뜻이다.
최대 굽힘응력은 다음과 같다.
$$M=\frac{wL^2}{8}\approx 2{,}812{,}500\text{N·mm},\quad \sigma_{max}=\frac{Mc}{I}\approx 1.06\text{N/mm}^2$$
합금강 항복강도 약 350N/mm² 대비 강도 기준 안전율은 300배 이상으로 사실상 과설계 영역이다. 안전율 이중검증 결과는 다음과 같다. 강도 기준 SF는 10 이상으로 여유가 과도하다. 처짐 기준 SF는 공차 2μm를 계산값 1.97μm로 나눈 약 1.02로 사실상 여유가 없다. 처짐 기준이 이 공정의 실질 안전율을 결정한다.
실무적용 (Shop-notes)
처짐 기준 SF 1.02는 현장 공차관리 관점에서 위험 수준이다. 롤 크라운 가공(중앙부 볼록 가공)으로 처짐을 상쇄하는 방식을 1차 대안으로 채택한다. 대안 기구로 유압식 벤딩롤(대향축에 별도 벤딩실린더 추가)도 검토했으나 미채택한다. 사유는 다음과 같다. 크라운 가공 대비 부품수가 늘어 고장점이 증가하고, 온도 변화에 따른 벤딩력 재조정이 상시 필요해 설계변경(ECO) 발생 리스크가 커진다. 가공성 주석이다. 크라운량은 통상 롤 길이 1m당 10~30μm 범위로 가공되며, 정밀 연삭 후 프로파일 측정기로 실측 검증이 필요하다. 연삭 공차를 도면에 별도 지정하지 않으면 협력업체 임의 가공으로 편차가 발생한다. 롤 지름·재질·실선압 값은 현장 계측 후 재확인 요망이다.
설계 반영 체크리스트
- 롤 크라운량 도면 명시 여부
- 처짐 기준 안전율 산출 여부
- 실선압 현장 계측값 반영 여부
- 크라운 가공 후 프로파일 실측 검증 여부
한줄요약: 건식전극 캘린더링 롤은 강도가 아니라 처짐(강성)이 설계를 지배하며, 크라운 가공 없이는 공차 여유가 사실상 소진된다.
