문제정의
액침냉각(Immersion Cooling) ESS는 배터리 모듈을 절연성 냉각유에 직접 담가 열을 제거하는 냉각 방식이다. 지투파워가 2026년 8월 26일 신제품 ‘G.U. ESS’를 공개하며 이 방식을 데이터센터·마이크로그리드向 상용 제품으로 발표했다. 공랭·수랭 방식과 달리 배터리 전체가 냉각유에 잠기므로 모듈 하우징은 상시 침수 상태를 견뎌야 한다. 여기서 기구적 모순이 발생한다. 하우징은 냉각유 누출을 막기 위해 완전 밀폐되어야 하지만, 셀 열화 점검이나 모듈 교체를 위해서는 주기적으로 개폐 가능해야 한다. 밀폐성과 정비성이 상충하는 이 지점을 정량적으로 어떻게 풀 것인가가 이번 설계 문제다.
기구학적 분석
하우징 밀폐 구조는 크게 세 하중 경로로 나뉜다. 첫째, 냉각유 자중에 의한 정수압이 하우징 바닥과 측벽에 작용한다. 둘째, 순환펌프가 만드는 유동 압력이 실링 인터페이스에 추가로 걸린다. 셋째, 덮개판을 여닫는 정비 사이클마다 O링이 반복 압축·이완되며 피로가 누적된다. 이 세 경로 중 실링 설계를 지배하는 것은 정수압이 아니라 볼트 클램핑력과 O링 반력의 균형이다. 정수압 자체는 낮은 편이지만, 순환펌프 서지압과 열팽창에 의한 압력 스파이크까지 고려하면 설계압력을 별도로 정의해야 한다.
계산/수식 검증
설계 조건을 다음과 같이 가정한다(현장 계측 전 가정치, 실제 소재 스펙은 현장 계측 후 재확인 요망). 모듈 침지 깊이 h = 600mm, 냉각유 밀도 ρ = 900 kg/m³(합성 에스테르계 냉각유 일반값, 추정), 순환펌프 차압·서지 여유를 포함한 설계압력 P_design = 60 kPa(추정), 덮개판 면적 A = 0.8m×0.4m = 0.32 m², O링 실 둘레 L = 2,400mm, O링 반력(20% 압축 시) w = 30 N/mm(탄성체 압축 반력 일반값, 추정)이다.
정수압: $$P_{static} = \rho g h = 900 \times 9.81 \times 0.6 = 4298.7\ \text{Pa} \approx 4.3\ \text{kPa}$$
정수압만으로는 4.3 kPa에 불과하므로 실링 설계압력은 순환펌프 서지압을 지배 조건으로 잡는다(P_design = 60 kPa). 덮개판에 작용하는 압력 하중과 O링 반력의 합을 클램핑 소요력으로 정의한다.
$$F_{total} = P_{design}\times A + w\times L = (60000\times0.32)+(30\times2400) = 19200+72000 = 91200\ \text{N}\approx91.2\ \text{kN}$$
O링 반력 항(72kN)이 전체 클램핑 소요력의 79%를 차지한다. 즉 이 설계는 압력 하중보다 실 자체의 탄성 반력이 지배 변수다. M8 볼트(체결재 강종은 현장 확인 필요, 8.8등급 가정) 24개를 100mm 피치로 둘레에 배치하고 개당 허용 예압 15kN을 적용한다.
$$F_{available}=24\times15\text{kN}=360\ \text{kN}$$
1차 안전율: $$SF_1=\frac{F_{available}}{F_{total}}=\frac{360}{91.2}\approx3.9$$
2차 검증으로 서지압을 설계압력의 2배(120 kPa)로 가정한 극한 조건을 대입한다.
$$F_{total,surge}=(120000\times0.32)+72000=38400+72000=110400\ \text{N}\approx110.4\ \text{kN}$$
$$SF_2=\frac{360}{110.4}\approx3.26$$

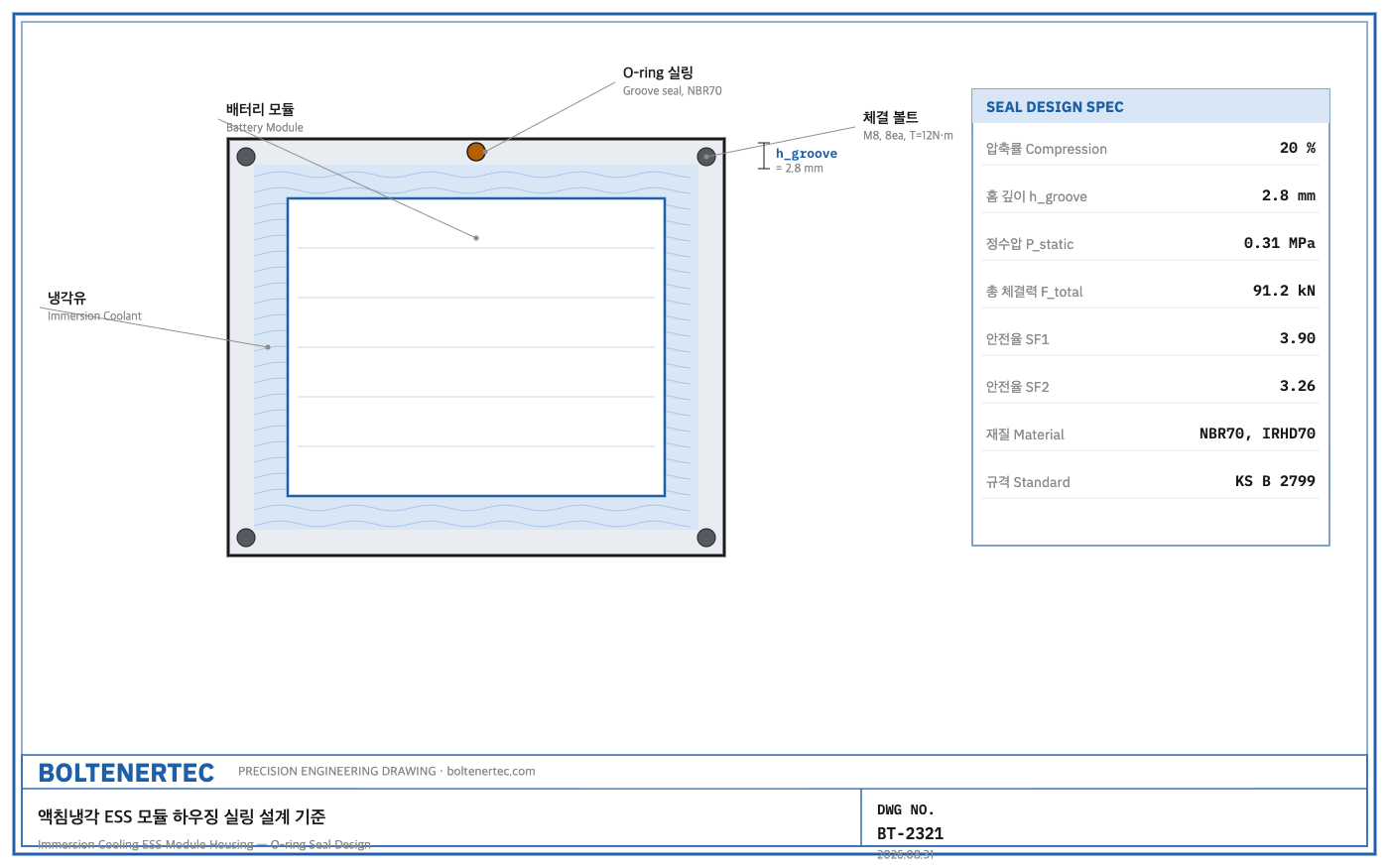

두 조건 모두 기계설계 통상 기준인 안전율 2.0을 상회하므로(SF1=3.9, SF2=3.26) 볼트 클램핑 설계는 압력 스파이크 조건에서도 여유가 있다. 다만 SF2가 SF1 대비 16% 낮아지는 점은 서지압 변동이 클램핑 여유를 가장 빠르게 갉아먹는 변수임을 의미한다. 실제 적용 시 펌프 사양의 정격 차압을 반드시 확인해야 한다. O링 그루브 설계는 KS B 2799 기준 압축율 20%를 목표로 한다. O링 단면직경 d=3.5mm일 때 그루브 깊이는 다음과 같다.
$$h_{groove}=d\times(1-0.20)=3.5\times0.8=2.8\ \text{mm}$$
그루브 폭은 W = d×1.4 = 4.9mm로 설계하고, 가공 공차는 그루브 깊이 2.8mm ±0.05mm, 폭 5.0mm(+0.1/-0)로 관리한다.
실무적용(Shop-notes)
- 가공성 주석: O링 그루브는 CNC 밀링으로 가공하되, 코너 R은 O링 단면직경의 0.5배(약 1.75mm) 이상 확보해야 한다. 코너 R이 부족하면 조립 시 O링이 꼬여(twist) 국부 밀폐 불량이 발생하므로, 코너부는 볼엔드밀로 별도 가공하는 편이 안전하다.
- 대안 설계와 미채택 사유: 개스킷(고체 실런트 시트) 방식도 검토했다. 개스킷은 그루브 가공이 불필요해 초기 가공비가 낮지만, 절연 냉각유에 반복 노출되면 압축변형(compression set)이 누적되어 정비 사이클마다 교체가 필요한 소모품이 된다. O링은 탄성 복원력이 커 교체 빈도가 낮으므로 O링 방식을 채택했다.
- 냉각유는 온도 상승 시 열팽창한다(추정 팽창계수 0.0008/℃ 수준, 소재 확정 후 재계산 필요). 상온 25℃에서 운전온도 65℃까지 상승하면 체적이 약 3.2% 늘어나므로, 하우징 상부에 팽창탱크 또는 벤트 여유 공간을 반드시 확보해야 한다.
- 볼트는 정비 시 매회 동일 토크로 재체결해야 예압 15kN 가정이 유지된다. 토크 관리표를 조립 공정 SOP에 반드시 포함할 것.
한줄요약
액침냉각 ESS 하우징 실링은 정수압이 아니라 O링 반력이 지배하며, 볼트 클램핑 안전율 SF1 3.9·SF2 3.26으로 서지압 조건까지 검증해야 정비성과 밀폐성을 동시에 확보한다.
체크리스트
- O링 그루브 가공 공차(깊이 2.8mm±0.05, 폭 5.0mm+0.1/-0) 검사성적서 확보
- 볼트 예압 15kN 관리용 토크렌치 캘리브레이션 주기 확인
- 냉각유 팽창탱크 여유 체적(3.2% 이상) 도면 반영
- 냉각유 실제 밀도·팽창계수 현장 계측 후 계산치 재검증
