문제정의
권취(와인딩) 공정은 전극과 분리막을 겹쳐 감아 젤리롤을 형성하는 조립 공정이다. 공개특허 EP4117067A1(패밀리: US2022363502A1, CN113241480B, 우선권 CN202110509137, 2021년 5월 11일 출원)은 분리막을 논스톱 정속으로 권취하는 와인딩 머신을 개시한다. 출원인 성명은 이번 조회 범위에서 비공개이며, 우선권 출원은 중국 국적으로 확인된다. 권취 헤드 교체 시 분리막이 와인딩 니들 중심을 통과하지 않으면 절단 후 셀 전환 시 분리막 속도를 감속할 필요가 없다는 것이 이 특허의 핵심 주장이다. 기존 권취 니들이 중심 클램프 핀으로 분리막을 고정하던 방식과 비교했을 때, 이 구조가 실제로 속도 저하 없는 전환을 구현할 수 있는가.
기구학적 분석

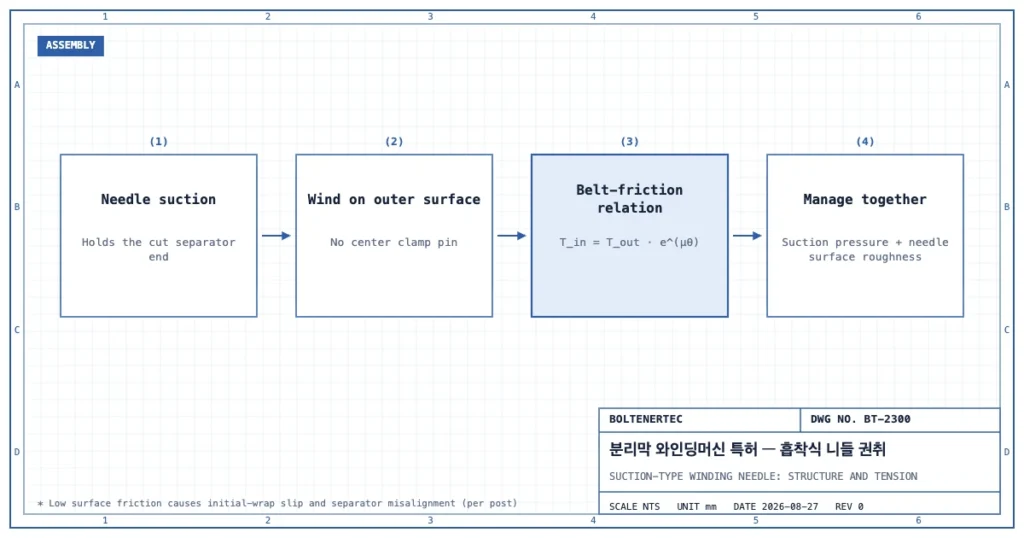

이 특허의 권취기구는 베이스 플레이트, 전극 공급기구, 권취기구, 분리막 절단기구, 분리막 합지기구로 구성된다. 권취기구는 권취헤드에 회전 가능하게 설치된 3개의 권취니들을 포함한다. 권취 위치의 니들이 절단된 분리막 끝단을 흡착해 니들 외주면에 감으며, 분리막이 니들 중심을 통과하지 않는 구조다. 이 방식은 중심 클램프 핀이 없는 단순 니들 구조를 가능하게 하며, 명세서는 분리막 속도 저하 없이 셀 전환이 가능하다고 기술한다.
계산 및 수식 검증
권취 장력은 분리막 인장강도 대비 안전율로 관리한다. 권취 시 장력 $T$(N)와 니들 외주면 마찰계수 $\mu$, 감김각 $\theta$(rad)의 관계는 벨트마찰 방정식 형태인 $T_{in} = T_{out} \cdot e^{\mu\theta}$ 로 근사할 수 있다. 흡착식 니들 표면의 $\mu$가 낮으면 감김 초기 슬립이 발생해 분리막 위치가 어긋나므로, 흡착압과 니들 표면 조도 사양이 함께 관리돼야 한다. 정속 권취를 유지하려면 분리막 공급 장력의 변동폭이 목표 장력의 허용범위 이내여야 하며, 이 변동폭 기준은 소재 물성에 따라 다르므로 현장 계측 후 재확인 요망이다.
분리막 인장 안전율은 이중으로 확인한다. 정적 인장 안전율 $SF_{tension} = F_{break} / T_{max} \geq 2$ 를 만족해야 하며, 반복 굴곡에 따른 피로 안전율 $SF_{flex}$ 도 별도로 확인해 두 조건을 모두 충족해야 한다.
실무적용(Shop-notes)
- 대안 기구로 중심 클램프 핀을 유지한 채 감속-절단-재가속하는 방식을 검토할 수 있으나, 이는 셀 간 권취 속도 편차를 유발해 생산 UPH가 저하되므로 미채택 사유로 기록한다.
- 가공성 주석: 흡착식 니들 외주면의 진공홀 가공 시 홀 배치 간격이 조밀할수록 니들 강성이 저하되므로, 진공홀 가공 패턴과 니들 축 강성 간 트레이드오프를 별도 검토해야 한다.
설계 반영 체크리스트
- 니들 외주면 마찰계수·흡착압 사양 확인
- 분리막 장력 변동폭 실측 후 벨트마찰 방정식 대입 검증
- 정적·피로 인장 안전율 이중 산출
- 진공홀 가공 패턴별 니들 강성 재해석
한줄요약
EP4117067A1의 니들 외주면 흡착식 권취 구조는 정속 셀 전환을 가능하게 하지만, 진공홀 가공과 니들 강성의 트레이드오프는 별도 해석이 필요하다.
