슬리터 나이프 클리어런스, 버 높이 규격화

나이프 클리어런스(knife clearance)는 슬리터 상하 원형 나이프 날 사이의 반경방향 간극을 뜻한다. 이 간극이 소재 두께 대비 규정 범위를 벗어나면 절단면 버(burr) 높이가 스펙을 초과하고, 권취 후 인접 층 단락(short) 리스크로 이어진다.

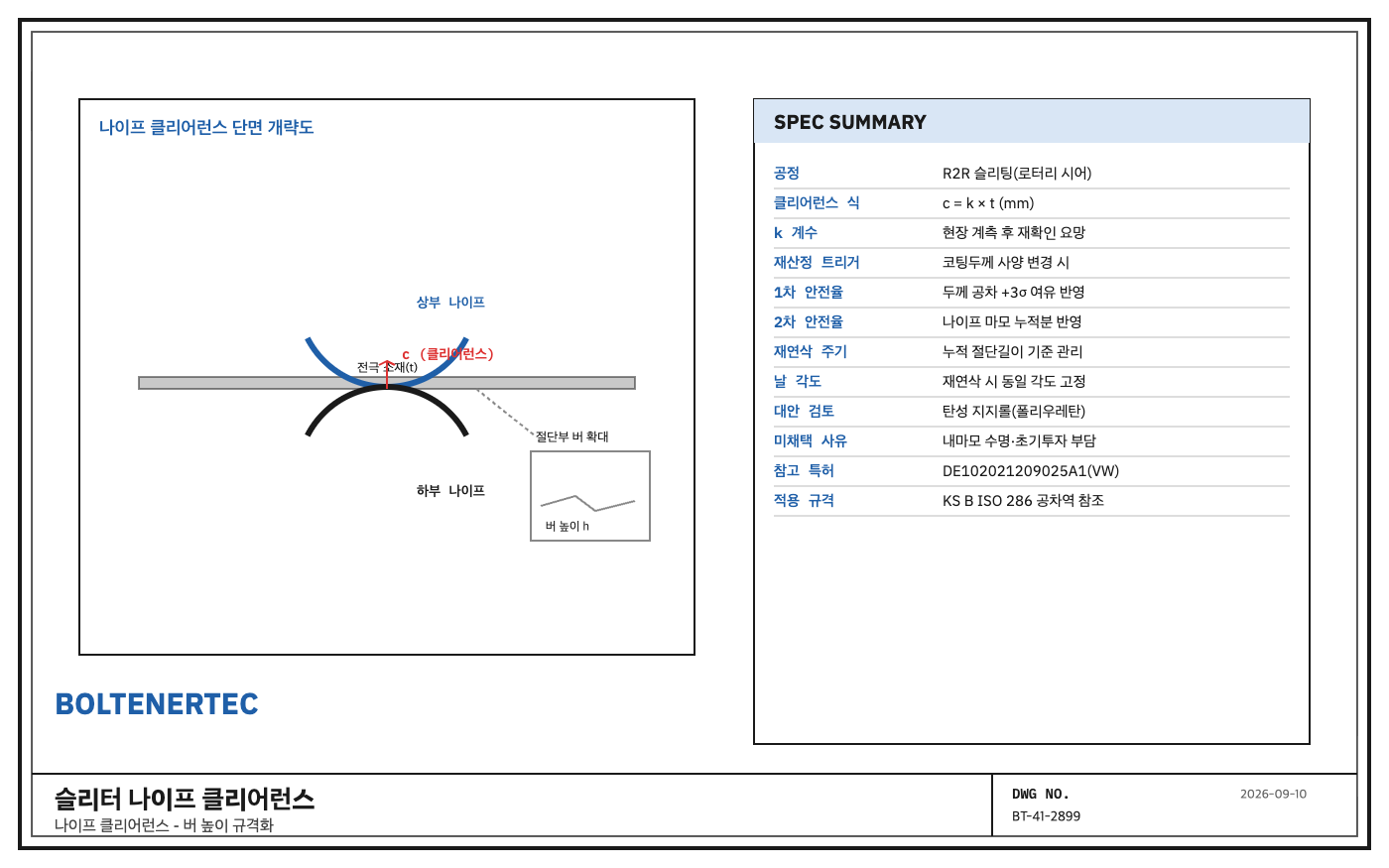

슬리터 나이프 클리어런스와 버 높이 규격화 개략도
나이프 클리어런스 단면 개략도와 스펙 서머리

문제정의

동일 슬리터 설비에서 극판 코팅 두께 사양이 변경되는 경우가 있다. 예를 들어 편면 코팅두께 12µm 사양 라인에 18µm 사양 소재가 투입되면, 기존 클리어런스 세팅값을 그대로 유지할 때 전단각(shear angle)이 달라져 절단부 인장 성분이 늘어난다. 인장 성분이 늘면 소재가 나이프 날 사이에서 밀려 들어가면서 절단되는 대신 늘어나며 찢어지고, 이 과정에서 버 높이가 커진다. 클리어런스를 재산정하지 않고 기존 세팅을 유지해도 되는가, 라는 질문이 남는다.

기구학적 분석

슬리팅은 로터리 시어(rotary shear) 방식이 표준이다. 상부 나이프와 하부 나이프가 서로 다른 회전축을 가지며, 두 날의 반경방향 오버랩과 축방향 클리어런스 조합으로 소재를 전단한다. 오버랩이 과다하면 나이프 마모가 급격히 진행되고, 클리어런스가 과다하면 소재가 날 사이 간극으로 밀려 들어가 인장 파단이 발생한다. 클리어런스가 과소하면 반대로 나이프끼리 직접 접촉해 편마모와 칩(chip) 발생 원인이 된다.

클리어런스와 소재 두께의 관계는 다음과 같이 정식화한다.

$$c_{mm} = k \times t_{mm}$$

여기서 $c_{mm}$은 나이프 클리어런스(mm), $t_{mm}$은 소재 두께(mm), $k$는 무차원 계수다. 계수 $k$는 나이프 재질, 코팅 활물질 종류(NCM계·LFP계), 나이프 마모 진행도에 따라 달라지므로 라인별 실측 데이터 없이 고정값으로 단정할 수 없다. 이 값은 현장 계측 후 재확인 요망 항목으로 분리한다.

클리어런스 재산정 시 안전율 2중 검증을 적용한다. 1차로 소재 두께 공차 상한(+3σ) 기준 클리어런스 여유를 확보하고, 2차로 나이프 재연삭 주기 동안 누적되는 반경 감소분(마모)을 반영해 초기 클리어런스에 마모 여유를 더한다. 두 검증 중 하나만 반영하면 라인 초기 가동 시점은 스펙 내에 들어와도 나이프 마모가 진행된 중후반 구간에서 버 높이가 재차 초과되는 사례가 나온다.

실무적용 (Shop-notes)

  • 클리어런스 조정은 코팅 두께 사양 변경 시점마다 재산정하며, 기존 세팅값 전용을 금지한다.
  • 나이프 재연삭 주기(예: 누적 절단 길이 기준)를 설정하고, 주기 도래 전 클리어런스 재측정을 표준화한다.
  • 가공성 주석: 나이프 날 각도(edge bevel angle)는 재연삭 시마다 동일 각도를 유지해야 클리어런스 재현성이 확보된다. 각도가 달라지면 동일 클리어런스 세팅에서도 전단 특성이 변하므로, 연삭 지그 각도 고정이 선행 조건이다.
  • 대안 기구: 탄성 지지롤(elastic support roll) 방식은 클리어런스를 소재가 눌리는 변형량으로 흡수해 재현성을 높이지만, 지지면 폴리우레탄 소재의 내마모 수명 관리와 초기 투자비가 리지드 나이프 대비 높아 본 라인에는 미채택했다.

설계 반영 체크리스트

  • 코팅 두께 사양 변경 시 클리어런스 재산정 절차 문서화 여부
  • 나이프 재연삭 주기와 클리어런스 재측정 주기 연동 여부
  • 재연삭 지그 각도 고정 여부
  • 버 높이 규격 초과 시 권취 라인 정지 인터록 설정 여부

한줄요약: 나이프 클리어런스는 소재 두께 변경 시마다 재산정하고, 나이프 마모 진행분까지 반영한 2중 안전율 검증 없이는 버 높이 규격을 지속적으로 만족시킬 수 없다.
