전고체 배터리 극판 압착은 기존 습식 코팅 후 캘린더링 롤프레스만으로는 고체전해질과 활물질 사이의 이온전도 계면을 충분히 형성하기 어렵다는 한계에서 출발한다. 황화물계 고체전해질은 계면 접촉저항이 높아 지속적인 고톤수 압착이 요구된다. CATL은 이러한 계면 접촉 확보를 위해 등방압착(Isostatic Pressing) 일체형 성형기술을 고체전지 라인에 적용하고 있다고 밝혔다(carnewschina.com, 2026-03-11 보도).
롤프레스는 선압(line load) 기반의 연속 공정이라 생산성이 높지만 국부 압력 불균일이 발생하고, 등압프레스는 압력이 균일하지만 배치(batch) 공정이라 R2R 연속성이 끊긴다는 상충이 있다. 기존 R2R 극판 라인에 등압압착 공정을 어떻게 통합할 것인가가 이번 검토의 질문이다.
기구학적 분석

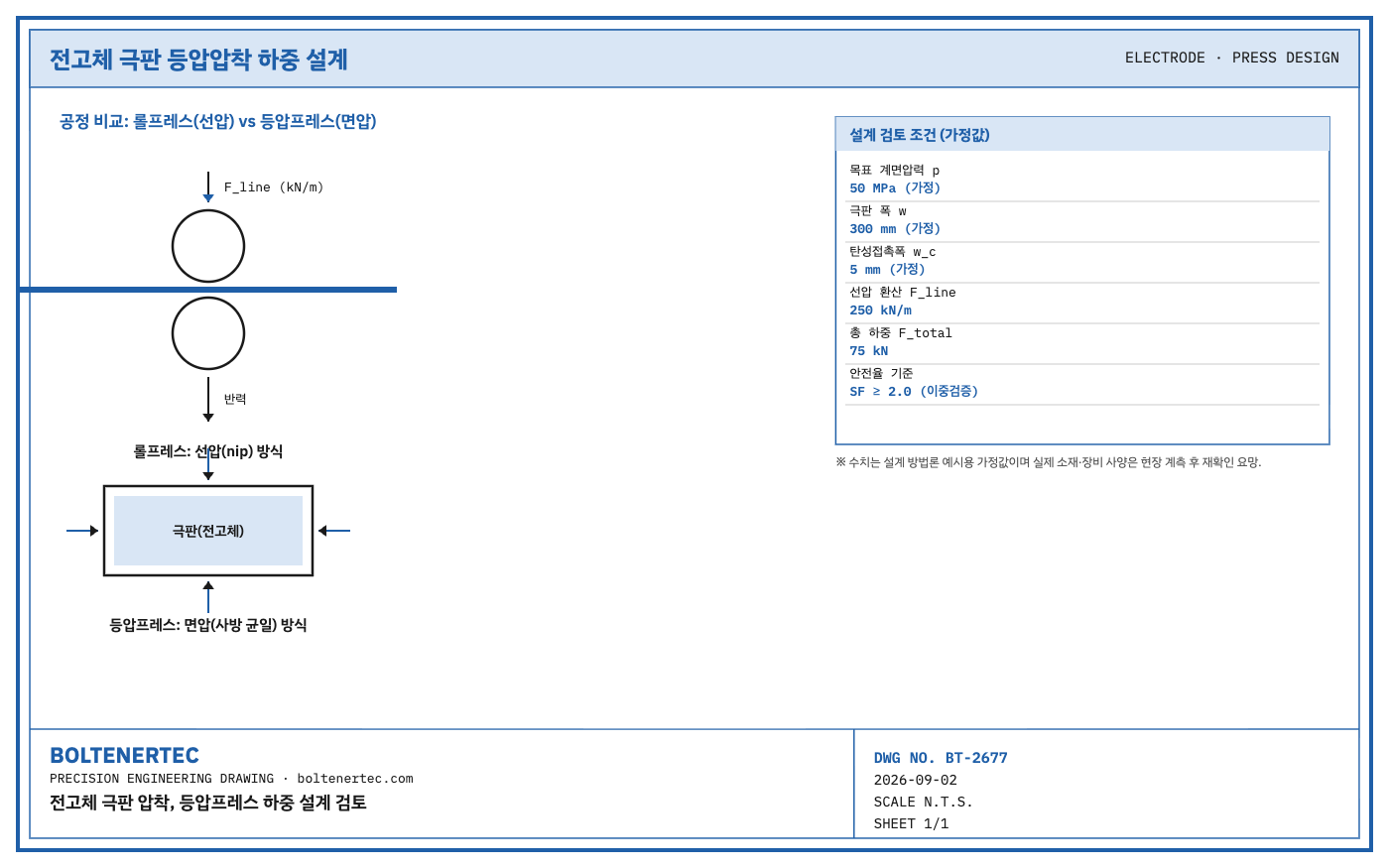

롤프레스는 상하 롤 사이의 닙(nip)에서 극판을 통과시켜 선압을 가하는 방식으로, 하중 전달 경로가 롤 축 → 베어링 → 프레임으로 이어진다. 이 경로에서 롤 자중과 반력에 의한 처짐(deflection)이 발생하면 극판 폭 방향으로 압력 편차가 생기고, 전고체 계면에서는 이것이 곧 국부적 접촉 불량으로 직결된다. 등압프레스는 다이어프램이나 유압 매체를 통해 사방에서 동일한 압력을 가하는 방식으로, 하중 전달 경로가 다이어프램 → 정반(platen) → 프레임 구조로 바뀐다. 두 방식의 근본 차이는 압력 인가 방식이지 재료 물성이 아니므로, 설계자는 목표 면압(MPa)을 먼저 정의하고 이를 각 방식의 하중으로 환산해야 한다.
계산 및 수식 검증
설계 검토용 가정 조건을 다음과 같이 둔다. 실제 소재·장비 사양은 현장 계측 후 재확인 요망이다. 목표 계면압력 $p = 50\text{ MPa}$(가정값, 근거: 세라믹계 고체전해질 압착 관련 문헌에서 수십~수백 MPa 대역이 보고됨, 추정), 극판 폭 $w = 300\text{ mm}$(가정값), 롤 간 탄성접촉폭 $w_c = 5\text{ mm}$(가정값, 근거: 강재 롤 탄성접촉 범위 일반값).
롤프레스 선압으로 환산하면 다음과 같다.
$$F_{line} = p \times w_c = 50\text{ MPa} \times 5\text{ mm} = 250\text{ N/mm} = 250\text{ kN/m}$$
극판 전체 폭에 대한 총 하중은 다음과 같다.
$$F_{total} = F_{line} \times w = 250\text{ kN/m} \times 0.3\text{ m} = 75\text{ kN}$$
이는 통상 NCM 습식전극 캘린더링 공정의 선압 대역(업계 문헌 기준 대략 50~150 kN/m, 추정)보다 높은 압력대이므로, 롤 처짐 관리와 크라운(crown) 보정이 안전율 확보의 핵심이 된다는 실무적 의미를 갖는다. 롤 축의 굽힘응력과 베어링 정격하중을 각각 독립적으로 계산해 안전율(Safety Factor) 2.0 이상을 이중으로 확보해야 하며, 두 값 중 어느 하나라도 기준 미달이면 롤 직경을 키우거나 베어링 스팬을 줄이는 재설계가 필요하다. 실제 축 재질·표면경도는 현장 계측 후 재확인 요망이다.
Shop-notes
대안 기구로 R2R 라인 후단에 오프라인 배치식 등압프레스 스테이션을 두고 버퍼 와인더로 연속성을 흡수하는 하이브리드 구조를 검토할 수 있다. 다만 배치 방식은 챔버 개폐·씰링 유지보수 부담과 tact time 손실이 있어 완전 대체보다는 절충안으로만 채택 가능하다는 점에서 우선순위를 낮췄다. 가공성 주석: 고압 접촉이 반복되는 롤 표면은 초경(WC-Co) 코팅 또는 질화처리를 검토해야 하며, 진직도 공차 관리가 계면 압력 균일도를 좌우하는 핵심 가공 변수다.
설계 반영 체크리스트
- 목표 면압(MPa) 대비 롤 선압 환산값 재계산
- 롤 처짐량 및 크라운 보정값 확인
- 롤 축 굽힘응력·베어링 하중 안전율 각각 2.0 이상 확보
- 롤 표면 경도·진직도 공차 사양 확정 (현장 계측 후 재확인)
- 배치식 보완 시 버퍼 와인더 용량 재산정
한줄요약
전고체 극판 압착은 선압이 아니라 면압을 기준으로 하중 설계를 다시 짜야 한다.
