전고체 파일럿 라인은 기존 R2R 라인의 연속 이송 전제를 부분적으로 포기한 혼합 설비 구성이다. 검수 통과가 확인된 시점부터 장비 사양은 협의 대상이 아니라 고정 수치로 넘어간다. 국내 장비사가 지금 검토할 항목은 신규 공정 도입이 아니라 하중 경로의 재설계다.
1. 뉴스 팩트
- 중국 장비사 리위안헝(利元亨)이 최상위 고객사의 전고체 파일럿 라인을 수주하고 검수(acceptance)를 통과했다.
- 중국과학원 물리연구소가 쑤저우에서 셀 0.2 GWh 목표의 파일럿 라인을 가동 중이다. 전극 일체화, 이온전도막, 사전리튬화, 열 라미네이션, 가압 스택 5개 공정을 통합했다.
- 업계 컨센서스는 산화물계 우선 적용이다. 황화물계 양산은 2028~2030년, 셀메이커 양산 목표는 2027~2028년으로 제시된다.
2. 기구 관점: 무엇이 먼저 대체되는가
현장 통념은 전고체 전환이 코터부터 바꾼다는 것이다. 통합 공정 5개를 그대로 읽으면 결론은 반대다. 코팅은 남고 캘린더와 권취기가 먼저 대체된다. 가압 스택이 캘린더의 압밀 기능을, 열 라미네이션이 권취기의 적층 기능을 흡수하기 때문이다.
이 대체는 택트타임 병목을 이동시킨다. 병목 변수는 이송 속도에서 프레스 체류 시간으로 옮겨간다. 연속 라인에 배치 공정이 삽입되면 버퍼 구간 길이가 레이아웃의 지배 변수가 된다.
3. 가압 스택 하중 검증
평판 가압의 소요 하중은 면압과 유효 면적의 곱이다.
$$F = p \cdot A, \qquad A = w \times l$$
$F$: 소요 하중(kN), $p$: 면압(N/mm²), $A$: 유효 가압 면적(mm²), $w$: 전극 폭(mm), $l$: 전극 길이(mm)
$w = 300$ mm, $l = 100$ mm 적용 시 $A = 30{,}000$ mm²이다.
| 가정 면압 p (N/mm²) | 소요 하중 F (kN) |
|---|---|
| 50 | 1,500 |
| 100 | 3,000 |
면압 $p$는 공개 출처가 없어 감도 분석용 가정값이다(추정 — 전해질 계와 셀 구성에 따라 변동하므로 현장 계측 후 재확인 요망). 가정값 기준으로도 단일 프레스 하중이 MN 단위에 근접한다는 점이 실무적 의미다.
안전율은 2중으로 본다. 정적 강도는 $SF_1 = 2.0$을 적용해 $p = 100$ N/mm² 기준 프레임 설계 하중 6,000 kN을 확보한다. 반복 가압은 $SF_2$를 적용한 피로 검토를 별도로 수행하며, 정적 검토만으로 프레임을 확정하지 않는다.
하중 경로도 다르다. 캘린더는 선압이 롤 축과 베어링을 거쳐 하우징으로 흐른다. 평판 가압은 정반에서 기둥 4점으로 직접 흐른다. 경로가 바뀌면 기존 프레임 유용은 성립하지 않는다.

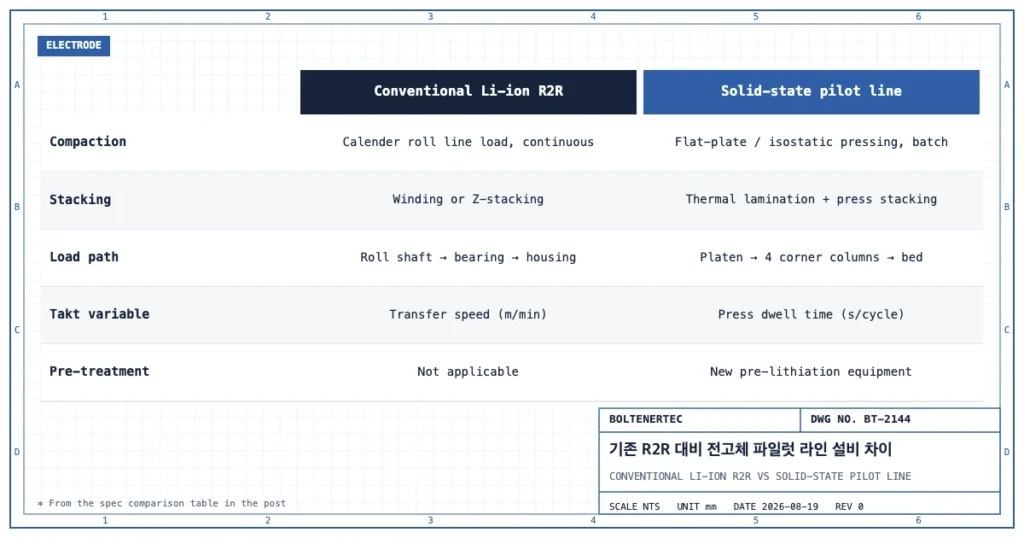

4. 스펙 대조표
| 항목 | 기존 리튬이온 R2R | 전고체 파일럿 라인 |
|---|---|---|
| 압밀 방식 | 캘린더 롤 선압, 연속 | 평판·등방압 가압, 배치 |
| 적층 방식 | 권취 또는 Z-스태킹 | 열 라미네이션 + 가압 스택 |
| 하중 경로 | 롤 축 → 베어링 → 하우징 | 정반 → 4주 기둥 → 베드 |
| 택트 지배 변수 | 이송 속도(m/min) | 프레스 체류 시간(s/cycle) |
| 정렬 공차 관리 | 스태킹 직전 보정 가능 | 라미네이션 후 보정 불가, 사전 정렬이 지배 |
| 전처리 공정 | 해당 없음 | 사전리튬화 설비 신설 |
| 환경 조건 | 드라이룸 노점 관리 | 드라이룸 + 전해질 계별 추가 요건(현장 재확인 요망) |
5. Shop-notes
대안 기구로 C형 단주 프레임을 검토할 수 있다. 설치 면적이 작고 전면 반입이 가능하다. 미채택 사유는 편심 하중이다. 하중 작용선과 프레임 중심선이 어긋나 가압면 평행도가 하중 증가에 비례해 붕괴한다. 4주식 프레임을 채택한다.
가공성 주석을 남긴다. 정반 평행도는 연삭으로 확보 가능한 등급 안에서 지정한다. 등급만 과도하게 올리면 래핑 공정이 추가되어 납기와 원가가 함께 상승하고, 결국 ECO로 되돌아온다.
반대 관점도 명시한다. 산화물계가 우선 적용되면 요구 면압은 황화물계보다 낮게 형성될 수 있다. 다만 압밀이 배치 공정이라는 점은 변하지 않으므로 버퍼 설계 과제는 남는다.
6. 설계 반영 체크리스트
- 프레임 하중 경로를 정반–기둥–베드 기준으로 재작성했는가
- 정적 $SF_1$과 피로 $SF_2$를 분리해 2중 검증했는가
- 프레스 체류 시간 기준으로 상·하류 버퍼 길이를 산출했는가
- 사전 정렬 공차를 라미네이션 이전 단계에서 확정했는가
- 정반 평행도 등급을 연삭 가능 범위 내로 지정했는가
한줄요약
전고체 파일럿 라인의 설비 과제는 신규 공정 추가가 아니라 선압에서 평판 가압으로 바뀐 하중 경로와 배치 공정 삽입에 따른 버퍼 재설계다.
