지그재그 스태킹은 각형 배터리 조립공정에서 전극판을 낱장으로 쌓아 올리는 방식이다. 삼성SDI는 올해 하반기 생산 예정인 gen5 각형 배터리부터 와인딩(권취) 방식을 지그재그 스태킹으로 전환한다.
문제정의
와인딩 방식은 연속 공정이라 정렬 오차가 누적되지 않으나 각형 캔 내부 공간 활용률이 낮다. 지그재그 스태킹은 공간 활용률을 높이지만 매 사이클마다 낱장 정렬을 거쳐야 한다. 정렬 속도를 높이면 스택베이스 이동 관성력이 커지고, 관성력이 진공흡착력을 넘으면 전극판이 낙하한다. 사이클타임 단축과 흡착 안정성을 동시에 만족하는 궤적 설계 기준이 필요한가가 이번 글의 질문이다.
기구학적 분석
스택베이스는 낱장 전극판을 진공벨트컨베이어에서 넘겨받아 U자형 또는 반원 궤적으로 이동한다. 이 궤적 형상은 스택그리퍼가 분리막의 넓은 면에 힘을 가하도록 가속 방향을 위쪽으로 유도하기 위함이다. 궤적 반경이 작을수록 사이클타임은 짧아지지만 구심가속도는 반경에 비례해 증가한다. 아래 계산은 방법론 예시이며 실제 사양은 현장 계측 후 재확인 요망이다.
계산/수식 검증

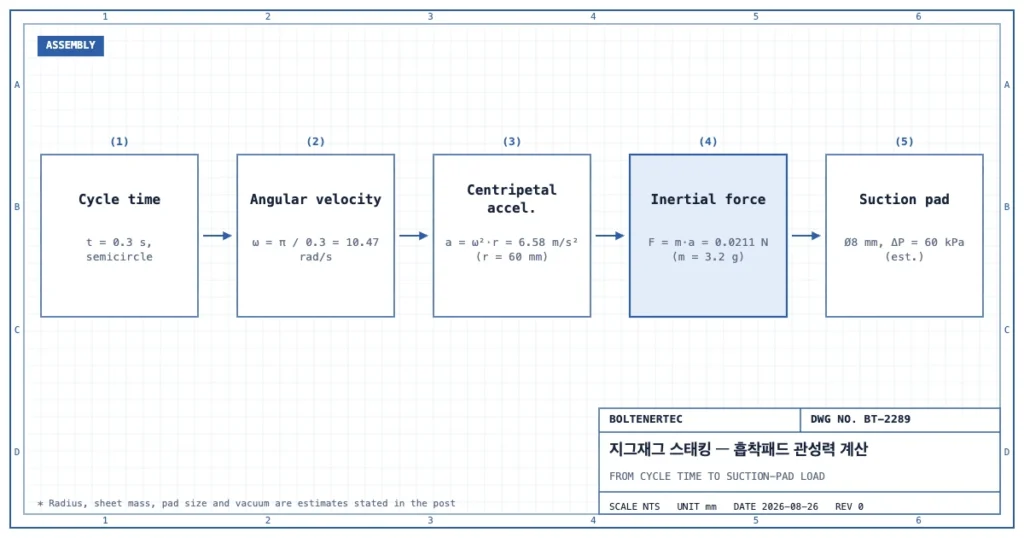

목표 사이클타임 $t = 0.3\text{ s}$, 이동각 $\theta = \pi\text{ rad}$(반원 궤적)일 때 각속도는 $$\omega = \frac{\theta}{t} = \frac{\pi}{0.3} \approx 10.47\text{ rad/s}$$
궤적 반경 $r = 60\text{ mm} = 0.06\text{ m}$(추정, 설비 폭 제약 기준 예시)일 때 구심가속도는 $$a = \omega^2 r = (10.47)^2 \times 0.06 \approx 6.58\text{ m/s}^2$$
전극판 질량 $m = 3.2\text{ g} = 0.0032\text{ kg}$(추정, 46파이 대응 각형 극판 1매 기준 유사 규격 참고)일 때 관성력은 $$F = ma \approx 0.0211\text{ N}$$ 이 관성력은 흡착패드가 버텨야 하는 최소 하중이며, 궤적 반경을 줄일수록 커진다.
흡착패드 직경 $\phi 8\text{ mm}$, 진공압 $\Delta P = 60\text{ kPa}$(추정) 적용 시 유효면적 $A = \pi(4\text{ mm})^2 \approx 50.3\times10^{-6}\text{ m}^2$이며 흡착력은 $$F_{vac} = \Delta P \times A \approx 3.02\text{ N}$$
1차 안전율 $SF_1 = F_{vac}/F \approx 143$이다. 정상 조건에서는 흡착력이 관성력을 압도적으로 상회하며, 직관과 달리 고속 궤적 자체는 낙하 위험의 주원인이 아니다. 2중 검증으로 진공압이 필터 오염 등으로 50% 저하된 조건을 가정하면 $F_{vac}’ \approx 1.51\text{ N}$, $SF_2 \approx 71.5$다. 저하 조건에서도 안전율이 충분해, 실제 병목은 낱장 정렬 반복정밀도와 사이클타임 균형에 있다는 결론으로 이어진다.
실무적용(Shop-notes)
대안으로 기계식 클램프 그리퍼를 검토했으나 전극판 edge 버(burr) 손상 위험과 반복 정렬 정밀도 저하 우려로 미채택했다. 진공패드 홀은 마이크로 드릴링 가공으로 공차 ±0.02mm 수준을 요구하며 가공성은 양호하나, 다공성 필터 삽입 공수 증가는 조립 라인 택트타임에 반영해야 한다. 실제 안전관리 포인트는 궤적 가속도가 아니라 진공압 저하를 감지하는 라인 센서 배치다.
설계 반영 체크리스트
- 스택베이스 궤적 반경과 목표 사이클타임에 따른 구심가속도 재계산
- 진공압 50% 저하 시나리오를 포함한 2중 안전율 검증
- 낱장 정렬공차와 캔 내부 클리어런스 비교표 작성
- 진공패드 홀 가공공차 및 필터 교체 주기 표준화
- 위 추정치는 현장 계측값으로 전량 재확인
한줄요약: 지그재그 스태킹의 낙하 위험은 궤적 가속도가 아니라 진공압 저하 감시 체계에서 결정된다.
