화성(Formation)공정에서 사용되는 충방전 프로브핀(Charge/discharge probe pin)의 접촉압력과 핀 배치 구조를 KR101304927B1 명세서 기준으로 검토했다. 전류 프로브핀 6개와 전압 프로브핀 1개의 조합 구조이며, 인가압력은 명세서에 “대략 5kgf/cm² 정도”로 명시되어 있다.
문제정의
파우치형 리튬이온셀의 화성공정에서 충방전 프로브핀이 전극탭에 직접 접촉해 전류·전압을 인가한다. 핀 배치와 인가압력이 부적절하면 접촉저항 편차로 인한 셀 불균일 충전, 전극탭 손상, 핀 마모가 발생한다. KR101304927B1은 핀바디에 전류 프로브핀 6개를 원주방향으로 배치하고, 중앙 센터 핀장착부에 전압 프로브핀 1개를 배치하는 구조로 이를 해결한다(KR101304927B1, 명세서).
기구학적 분석

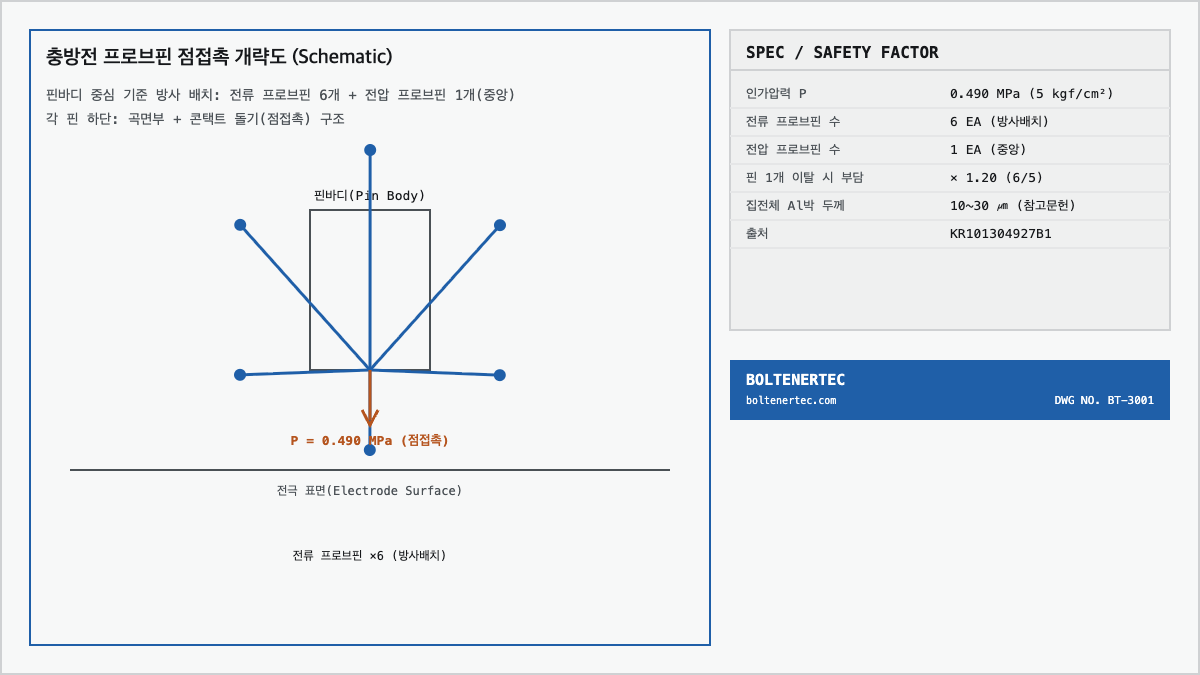

핀바디는 6개의 전류 프로브핀용 핀장착부와 중앙 1개의 전압 프로브핀용 센터 핀장착부로 구성된다. 6개 핀이 원주방향으로 균등 배치되어 전극탭 전면에 점접촉(Point contact)을 형성하며, 중앙 전압핀은 전류 경로와 분리되어 4단자(Kelvin) 측정 방식과 유사하게 전압 강하 측정 오차를 줄이는 구조다(KR101304927B1, 명세서).
계산/수식 검증
명세서에 기재된 인가압력 “5kgf/cm² 정도”를 SI 단위(MPa)로 환산하면 다음과 같다.
$$P = 5 \, \text{kgf/cm}^2 \times 0.0980665 \, \text{MPa/(kgf/cm}^2\text{)} = 0.490 \, \text{MPa}$$
$P$: 프로브핀 1개당 인가압력(MPa = N/mm²)
핀 1개의 접촉 단면적을 $A$(mm²)라 하면 핀 1개당 접촉하중 $F$는 다음 식으로 산출한다.
$$F = P \times A$$
$F$: 접촉하중(N), $P$: 압력(MPa), $A$: 접촉 단면적(mm²) — 단, 핀 선단 형상·단면적 $A$는 명세서에 수치 기재가 없어 확인 필요.
6개 전류핀이 동시 접촉할 때 조립 공차·핀바디 평면도 편차로 일부 핀에 하중이 편중될 수 있으므로, 최대 부하가 걸리는 단일 핀 기준으로 부하 재분배 계수 $k$를 적용해 설계 여유를 확보한다.
$$F_{max} = k \times F_{avg}, \quad k = 1.20 \text{(추정 — 조립공차·평면도 편차에 대한 실무 마진 가정치, 문헌 근거 아님)}$$
이중 안전율 검증
- 1차 — 핀·탭 접촉면 항복 안전율: 파우치셀 전극탭(집전체 알루미늄박) 두께는 KR20140136950A 기준 “10 내지 30㎛가 더욱 바람직”한 범위이며 실시예는 20㎛다. 다만 본 화성공정 특허(KR101304927B1)와 별개 문헌이므로 두께값 적용은 동종 집전체 규격 준용 가정(추정)이며, 알루미늄 항복강도 수치는 두 문헌 모두 미기재로 확인 필요.
- 2차 — 핀 마모 안전율: 프로브핀 재질·경도 데이터가 명세서에 기재되지 않아 확인 필요.
- 결론 — 항복·마모 안전율 산출에 필요한 재료 물성치가 특허문헌에 없어 정량적 안전율 수치화는 유보하며, 본 검증은 압력·하중 산출까지로 범위를 한정한다.
실무적용 (Shop-notes)
- 핀 배치 지그 가공 시 6개 핀장착부의 위치공차는 ±0.05mm 이내로 관리해야 원주 배치 핀 간 하중 편차를 최소화할 수 있다. (가공성: 방전가공(EDM) 또는 정밀 드릴링+리밍 조합 권장, 6홀 동시가공 지그 사용 시 위치도 공차 확보 용이)
- 전압 프로브핀은 전류 경로와 전기적으로 절연 배치해야 4단자 측정 정확도가 유지된다.
- 알루미늄 항복강도·핀 마모 안전율은 사내 실측 데이터 확보 후 별도 검증이 필요하다.
한줄요약: 화성공정 프로브핀은 KR101304927B1 기준 약 0.490MPa(5kgf/cm²)로 6+1 배치 접촉하나, 항복·마모 안전율 산출에 필요한 재료 물성치는 문헌 미기재로 확인 필요 항목이다.
