파우치셀 적층체(Cell stack)를 물류공정 캐리어 프레임에 삽입할 때 접촉면 손상과 절연 불량이 동시에 발생하기 쉽다. KR102200552B1은 프레임 양측 커버에 필름 일측을 부착하고 필름 타측을 셀 적층체 측면에 부착한 뒤, 회전롤러로 필름에 접촉해 셀 적층체를 필름 슬라이딩으로 유도, 프레임 내부로 삽입하는 구조를 개시한다(KR102200552B1, 명세서).
문제정의
화성·물류 공정 간 이송 과정에서 셀 적층체를 트레이 또는 캐리어 프레임에 삽입할 때, 프레임 측면과 셀 표면이 직접 접촉하면 손상과 절연 불량이 발생할 수 있다. KR102200552B1은 필름을 프레임과 셀 사이 매개체로 사용해 이 문제를 해결하는 구조를 제시한다(KR102200552B1, 명세서).
기구학적 분석

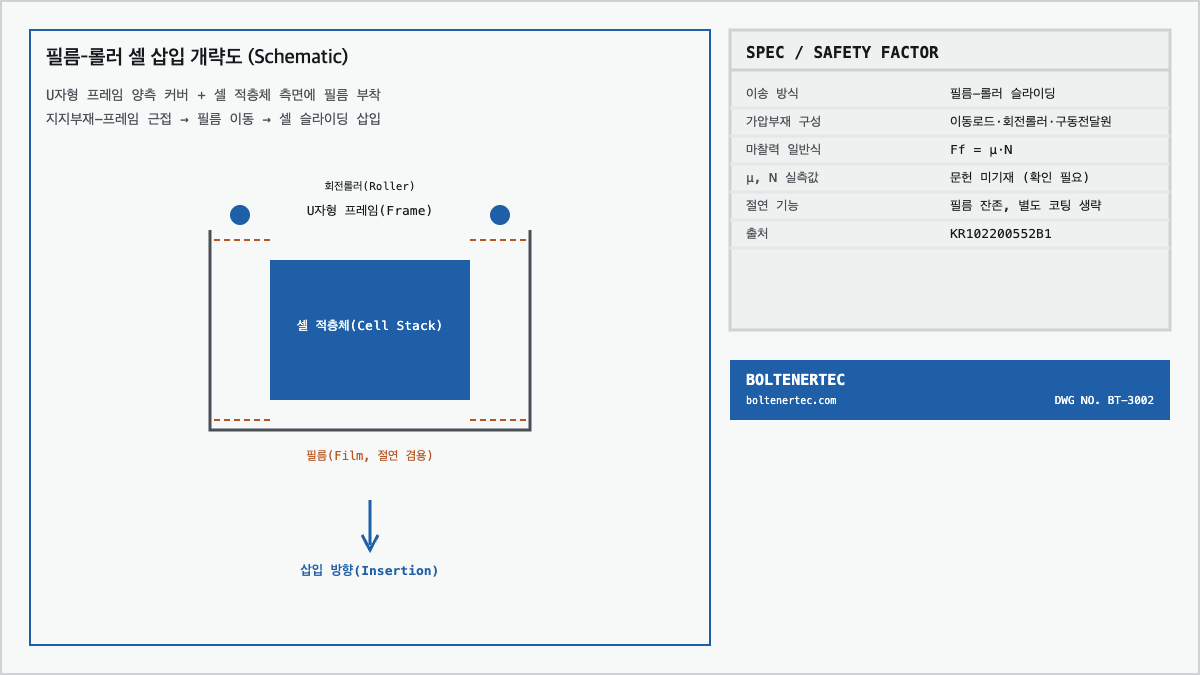

가압 장치는 이동로드(Moving rod)·회전롤러(Rotating roller)·구동력전달원(모터 또는 실린더)의 3요소로 구성된다. 이동로드는 셀 적층체 높이에 대응하는 높이로 이동 가능하게 마련되며, 회전롤러가 필름에 접촉한 상태로 회전하면서 셀 적층체를 슬라이딩 이송한다. 필름은 절연 필름으로 프레임 내부에 잔존해 별도 절연 코팅 공정을 대체한다(KR102200552B1, 명세서).
계산/수식 검증
필름-셀 접촉면의 마찰력은 일반 쿨롱 마찰식으로 근사할 수 있다.
$$F_f = \mu \times N$$
$F_f$: 마찰력(N), $\mu$: 필름-셀 표면 간 마찰계수(무차원), $N$: 회전롤러가 필름에 가하는 수직항력(N)
명세서에는 $\mu$, $N$의 실측값이 기재되어 있지 않다 (문헌 미기재, 확인 필요). 따라서 본 수식은 설계 검토용 관계식 제시에 한정하며, 정량적 마찰력 산출은 사내 실측 후 별도 진행이 필요하다.
이중 안전율 검증
- 1차 — 필름 인장 안전율: 필름 재질·두께·인장강도가 명세서에 기재되지 않아 확인 필요.
- 2차 — 셀 표면 손상 안전율: 회전롤러 압착력 $N$이 미기재로 접촉압력 산출이 불가하여 확인 필요.
- 결론 — 두 안전율 모두 산출에 필요한 수치가 문헌에 없어 정량적 검증은 유보하며, 본 검토는 마찰력 관계식 제시까지로 범위를 한정한다.
실무적용 (Shop-notes)
- 프레임 측면 커버 필름 부착면의 평면도는 셀 슬라이딩 저항에 직접 영향을 주므로 0.1mm 이내 관리를 권장한다. (가공성: 알루미늄 판재 밀링 가공 후 필름 부착면만 별도 연마 마감 시 평면도 확보 용이)
- 구동력전달원을 실린더로 채택할 경우 압착력 조정이 모터 대비 용이하나 반복 정밀도는 서보모터보다 낮으므로, 반복 삽입공정에는 서보모터+로드셀 피드백 조합을 우선 검토한다.
- 필름 인장강도·마찰계수 실측 데이터 확보 전까지는 삽입 속도를 보수적으로 설정해 필름 파단 리스크를 관리한다.
한줄요약: 물류공정 셀 삽입은 이동로드·회전롤러·구동전달원 구조로 필름을 매개해 슬라이딩 삽입하나, 마찰계수·인장강도 등 안전율 산출 핵심 수치는 문헌 미기재로 확인 필요하다.
