문제정의
버스바 체결부는 배터리 모듈 조립 라인에서 감전·끼임 위험이 가장 높은 지점이다. 볼트로 버스바를 단자에 체결하는 구조는 체결 직전까지 단자면이 통전 상태로 노출되며, 작업자 손가락이나 로봇 그리퍼가 접촉하면 단락 사고로 이어진다. 고전압화·소형화가 동시에 진행되는 ESS·EV 모듈에서는 인접 모듈 단자 간 간격까지 좁아져 문제가 더 커진다. GM Global Technology Operations LLC의 미국 등록특허 US11,621,462B2(2021-02-12 출원, 2023-04-04 등록, 패밀리 DE102021131847A1·CN114927836B)는 이 문제를 절연 캡과 단자 재킷의 창(window) 구조로 해결한다.
청구항 구성요소 대조(Claim Chart)
| 청구항 1 구성요소(US11,621,462B2) | Boltenertec 표준 ESS 모듈 버스바 체결 설계 |
|---|---|
| 전기화학 배터리 셀 | 파우치/각형 셀 스택(공통) |
| 접촉면을 가진 전기 단자 | ICB 버스바 접촉 플레이트(공통 구조, 재질은 동/알루미늄으로 상이 가능) |
| 단자를 커넥터에 고정하는 나사 너트 | 일반적으로 볼트+토크렌치 체결(공통이나 너트 일체화 여부는 설계마다 다름) |
| 너트에 부착된 절연 캡 | 본 특허의 핵심 차별점. 통상 설계는 별도 절연커버를 후조립하거나 생략 |
| 단자 재킷의 창이 캡을 3~8mm 간격으로 감싸 접촉면은 노출하되 손가락 통과는 차단 | 본 특허의 핵심 차별점. 수치화된 간극 설계는 국내 표준 설계에 명문화되어 있지 않음(확인 필요) |
계산·수식 검증

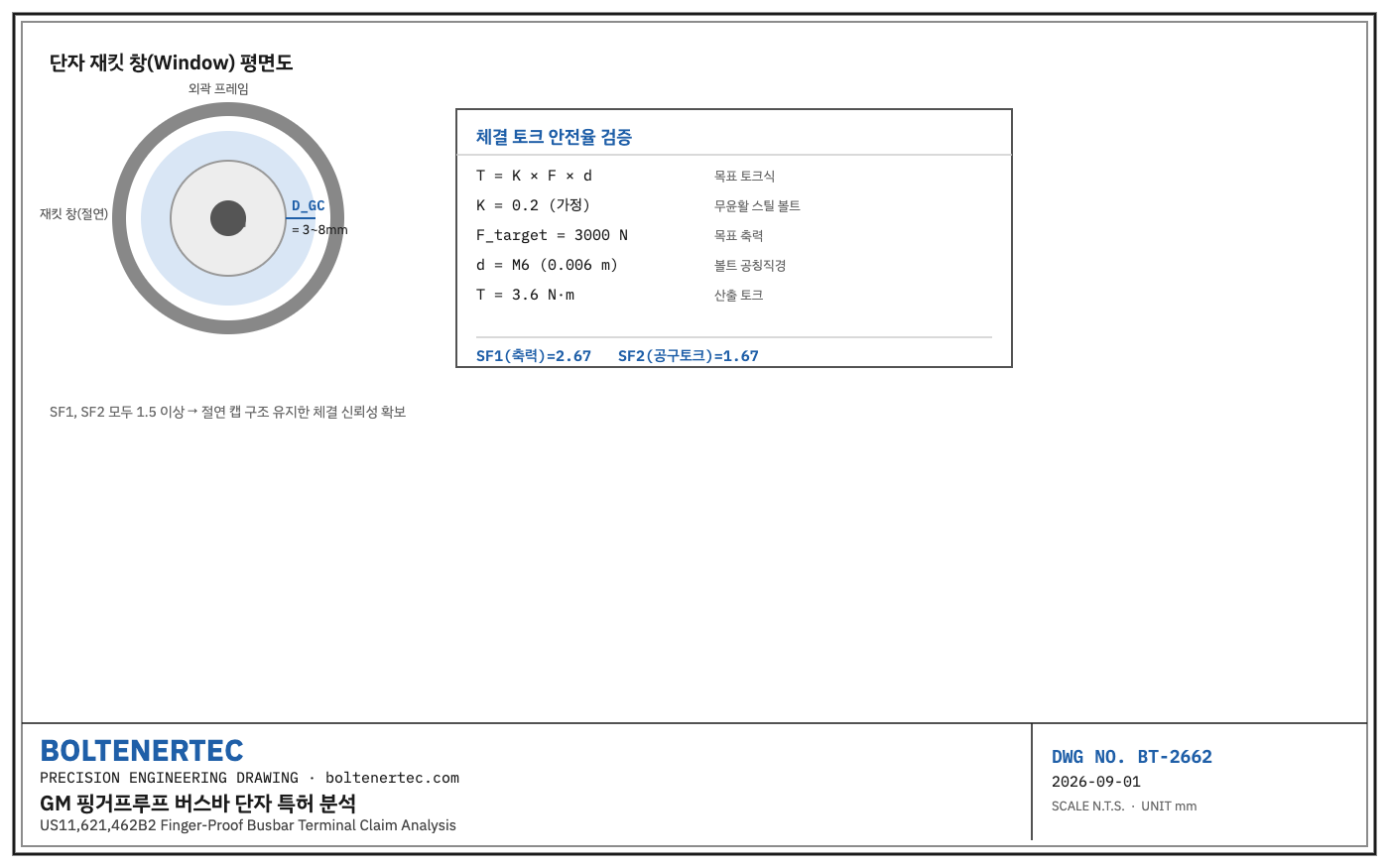

특허 명세서는 재킷 창 내주와 너트캡 외주 사이의 반경 간극 $D_{GC}$를 3mm~8mm로, 세부 실시예에서는 3.5mm~5.5mm를 성인 새끼손가락 두께보다 작게 설계한다고 명시한다. 이 간극이 좁을수록 감전·끼임 방지 효과는 커지지만, 볼트 체결 공구의 접근성이 나빠져 조립 택트타임이 늘어나는 트레이드오프가 생긴다. 체결 토크 관점에서는 다음 관계로 안전율을 검증한다.
$$T = K \times F \times d$$
여기서 $T$는 체결 토크(N·m), $K$는 토크계수(가정 0.2, 무윤활 스틸 볼트 전형값, 현장 계측 후 재확인 요망), $F$는 목표 축력(N), $d$는 볼트 공칭직경(m)이다. M6 볼트(항복강도 기준 축력 한계 약 8,000N 가정, 재질·등급 확인 필요)에 목표 축력 $F=3000$N을 적용하면 $T = 0.2 \times 3000 \times 0.006 = 3.6$ N·m이 필요하다. 항복 축력 대비 안전율은 다음과 같이 이중 검증한다.
$$SF_1 = \frac{F_{yield}}{F_{target}} = \frac{8000}{3000} \approx 2.67$$
$$SF_2 = \frac{T_{max,tool}}{T_{target}} = \frac{6.0}{3.6} \approx 1.67$$
$T_{max,tool}=6.0$N·m은 협소한 재킷 창 내부에서 토크렌치가 낼 수 있는 실효 최대 토크를 가정한 값이다(공구 접근각도에 따라 현장 재확인 필요). 두 안전율이 모두 1.5 이상이면 절연 캡 구조를 유지한 채 체결 신뢰성을 확보할 수 있다고 판단한다.
실무적용(Shop-notes)
- 가공성: 특허의 오버몰딩 일체형 재킷+캡 구조는 사출 금형에 언더컷이 생겨 슬라이드 코어가 필요하다. 별도 사출 후 조립하는 2피스 스냅핏 구조가 금형비는 낮지만 조립 공정이 하나 늘어난다.
- 대안 기구로 절연 캡 대신 단자 전체를 셔터형 커버로 덮는 방식을 검토했으나, 셔터 개폐 기구가 추가되어 부품수와 고장점이 늘어나 미채택했다. 특허의 창 구조가 부품수 대비 방호 효과가 높아 채택 우선순위가 더 높다.
- 산업안전보건법상 끼임 방지 요구를 만족하려면 간극을 국내 성인 손가락 치수 기준으로 재검토해야 하며, 특허의 3~8mm 값을 그대로 채용하기 전 KS 관련 규격과의 정합성 확인이 필요하다.
한줄요약
GM 특허의 3~8mm 절연 갭 구조는 체결공구 접근성과 감전방지 사이의 트레이드오프를 수치로 못박은 설계이며, 토크 안전율은 1.5 이상 이중검증이 필요하다.
설계 반영 체크리스트
- [ ] 국내 성인 손가락 치수 기준으로 절연 갭 재검토
- [ ] 볼트 등급·재질별 항복축력 실측 확인
- [ ] 협소부 토크렌치 실효 최대토크 현장 측정
- [ ] SF1, SF2 1.5 이상 재계산
- [ ] 사출 금형 슬라이드코어 vs 2피스 조립 원가 비교
