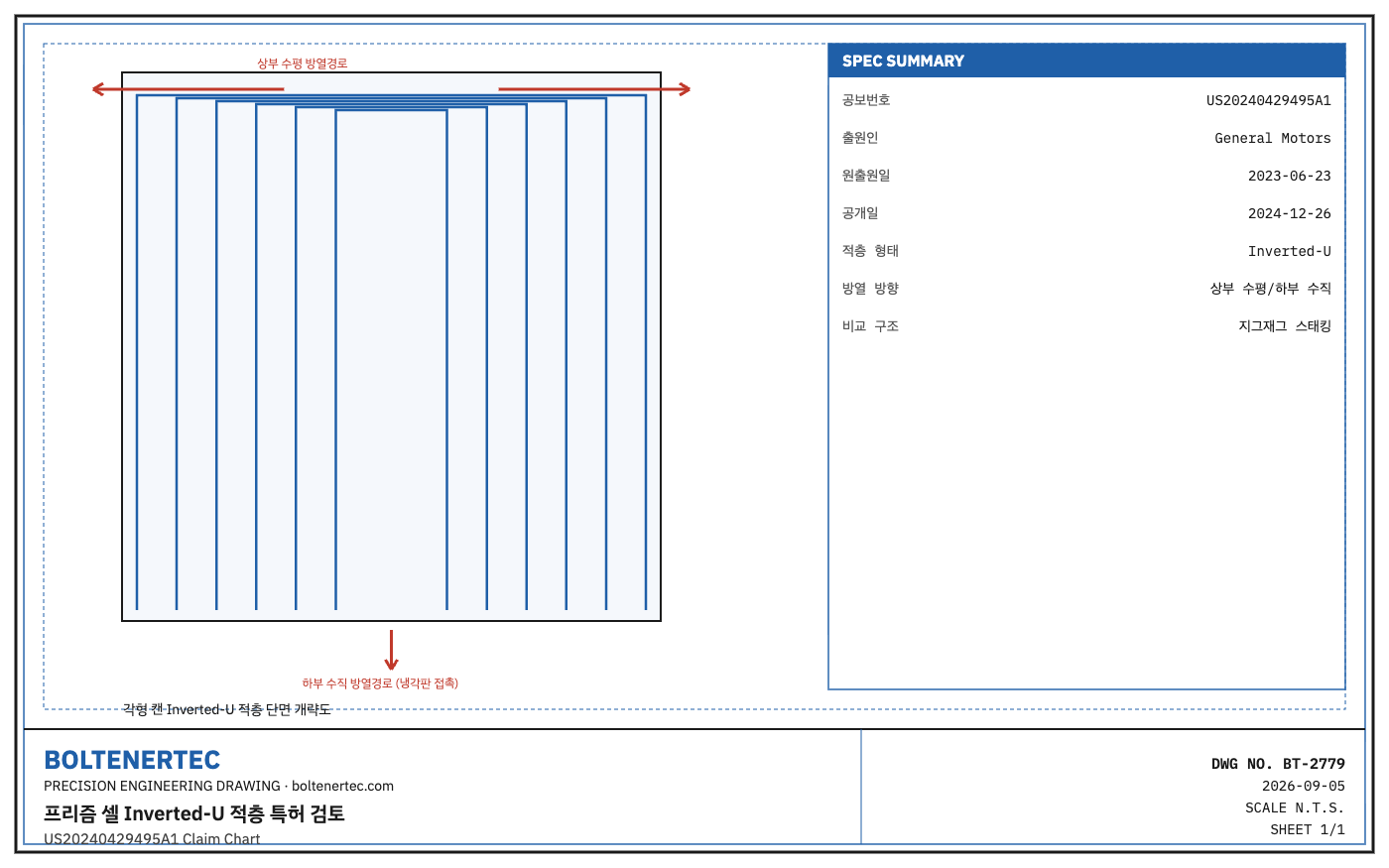

US20240429495A1은 각형 배터리 캔 내부 적층 레이어를 역U자(Inverted-U) 형태로 배치하는 구조를 청구한다.
특허 서지사항
US20240429495A1(“Prismatic Inverted-U Battery Stack Geometry”), 출원인 General Motors, 원출원일 2023-06-23, 공개일 2024-12-26(공보번호 20240429495, 확인: USPTO/Justia Patents, Google Patents). 각형 배터리 캔 내부의 적층 레이어를 역U자 형태로 접어 배치하는 구조를 청구한다.
구글특허(Google Patents) 공개 문서 기준으로 청구항 1은 적층 레이어의 열전도도가 면내(in-plane) 방향이 교차(transverse) 방향보다 크게 설정되는 직교이방성(orthotropic) 구조를 명시하며, 종속항(청구항 2~7)은 이 열전도도 비율을 10.0배 초과로, 상부 영역 높이를 전체의 10~20%로, 적층 종횡비를 1.5~3.0으로 각각 한정한다(출처: Google Patents 공개공보). 명세서는 역U자 구조 적용 시 인접 캔의 열폭주 발생에도 열전달 지연시간 1,350초 초과, 최고온도 섭씨 155도 미만을 달성한다고 기재하고 있다(같은 출처). 적층 레이어 소재는 동박 집전체·흑연/실리콘/주석계 음극·폴리에틸렌·폴리프로필렌계 다공성 분리막·리튬코발트/망간/인산철계 양극·알루미늄 집전체로 명시됐다(같은 출처).
특허 청구항 구성요소 vs 대상 설비 비교(Claim Chart)
| 청구항 구성요소(Elements) | 특허 개시 내용 | 통상 각형셀 적층·와인딩 설비 대응 구조 | 대응 여부 |
|---|---|---|---|
| 각형 캔 내부 다층 적층 레이어 | 역U자 형태로 접힌 연속 시트 배치 | 지그재그 스태킹 또는 권취 후 압착 방식 병행 | 부분 대응(적층 기하 상이) |
| 상부 수평 열전달 경로 | 캔 상부에서 수평 방향 방열 강화 | 통상 상부는 전극탭 인출 공간으로 활용 | 구조 상이(설계 회피 여지) |
| 하부 수직 열전달 경로 | 캔 하부 근처 수직 방향 방열 강화 | 하부 냉각판 접촉 방식이 일반적 | 부분 대응 |
| 접힘 성형 공정 | 시트를 역U자로 성형하는 폴딩 공정 | 지그재그 스태킹 설비의 폴딩 유닛과 유사 기능 | 부분 대응(성형 궤적 상이 가능) |
실무적 의미
역U자 적층 기하는 캔 상부와 하부에서 방열 경로를 분리하는 아이디어로, 기존 지그재그 스태킹 설비의 폴딩 유닛 궤적을 그대로 쓰기는 어렵다. 폴딩 헤드의 왕복 궤적을 역U자 성형에 맞게 재설계하면 이 청구항 구성요소의 일부를 회피할 여지가 있으나(침해 여부를 단정하는 것은 아니며 청구범위 해석은 별도 검토가 필요하다), 상·하부 열전달 경로를 분리한다는 설계 사상 자체는 팩 냉각판 배치를 재검토할 때 참고할 가치가 있다. 캔 상부에 방열 기능을 부여하려면 상부 공간을 차지하던 전극탭 인출 구조와의 간섭도 함께 검토해야 한다.
열전도도 비율 10배 초과, 상부 영역 10~20%라는 수치 한정은 실제 적층 설비에서 상부·하부 영역의 압착 압력이나 적층 피치를 서로 다르게 관리해야 함을 시사한다. 통상적인 지그재그 스태킹 설비는 전체 적층 구간에 동일한 압착압을 적용하는 경우가 많아, 이 특허의 청구범위를 그대로 구현하려면 구간별 압착압 가변 제어 기능이 추가로 필요할 수 있다(추정, 실제 상용 설비의 압착압 가변 여부는 비공개).
Shop-notes: 구간별 열전도 이방성을 구현하는 방안으로는, 적층 레이어의 배향(그레인 방향)만 부분적으로 다르게 배치하는 저비용안과, 상·하부 영역에 서로 다른 소재(예: 상부는 고열전도 복합박, 하부는 표준 알루미늄박)를 적용하는 고비용안이 있다. 전자는 소재 변경이 없어 원가 우위가 있으나 배향 정밀도 관리가 까다롭고, 후자는 소재비가 늘지만 열전도 비율 10배 요건을 안정적으로 재현하기 쉬워, 특허 회피 설계와 별개로 신뢰성 있는 열관리 구조를 만들려면 후자가 유리할 수 있다(추정).
한줄요약: 역U자 적층은 캔 상·하부 방열경로 분리가 핵심이며, 폴딩 궤적 재설계로 청구항 일부는 회피 여지가 있다(특허 유효성 최종판단은 별도 검토 필요).
설계 반영 체크리스트
- 구간별(상부/하부) 적층 압착압 가변 제어 기능 보유 여부 확인
- 청구항 2~7의 열전도도 비율(10배 초과)·종횡비(1.5~3.0) 수치 한정 대비 자사 설계 검토(특허 회피 목적, 최종 침해 판단은 별도 법률 검토 필요)
- 상부 방열 구조 적용 시 전극탭 인출 공간과의 간섭 여부 사전 검토
