나노실리칸첨단소재가 실리콘 음극재 표면개질·탄소코팅 통합공정 특허를 출원했다.
표면개질·코팅 통합공정은 스테이션 수를 줄이지만 R2R 라인의 텐션·건조구간 재산정이 필요하다.
핵심 뉴스 팩트 요약
나노실리칸첨단소재가 2025년 말 출원번호 10-2025-0210726로 실리콘 음극재의 표면개질과 탄소코팅을 하나의 공정에서 동시에 수행하는 특허를 출원했다(1차 출처: 뉴스핌·파이낸셜뉴스, 2026-09-04). 기존 방식은 성능 향상용 표면개질과 전도성 확보용 탄소코팅을 별도 공정으로 진행했으나, 이번 특허는 두 공정을 통합해 제조 단계를 줄이고 원가를 절감하는 것이 목표다. 회사는 이 1차 특허에 대해 특허청 의견제출통지서(OA) 대응 의견서를 제출하고 우선심사를 신청한 상태다. 2026년 8월에는 후속 특허 2건을 추가로 출원했다 — 표면 변화를 정밀 제어·정량 측정하는 방법과, 실리콘 음극재의 초기효율 저하 문제를 개선하기 위한 전리튬화(pre-lithiation) 공정 적용이다.
기구 관점 영향 분석

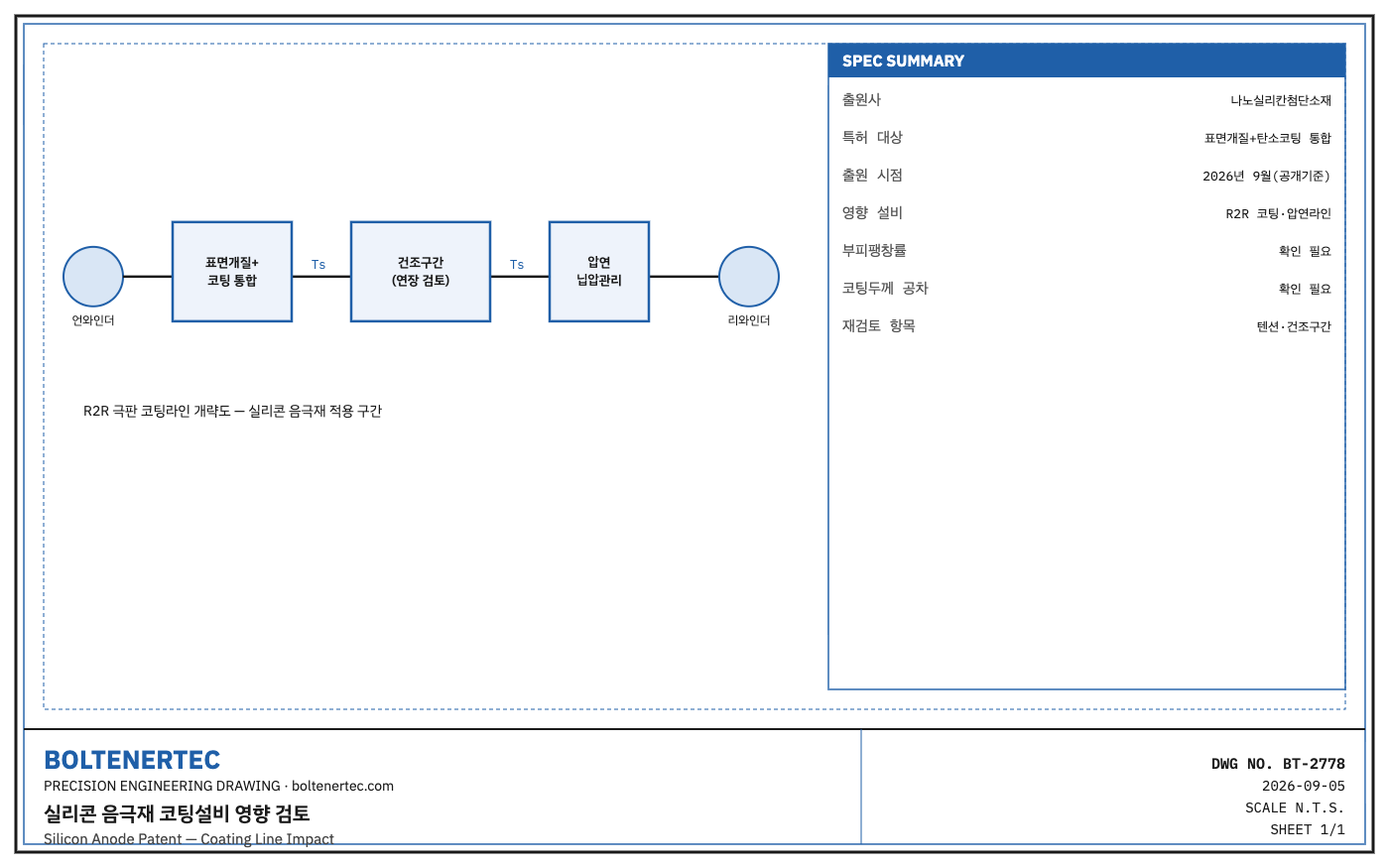

실리콘계 음극재는 흑연 대비 부피 변화 폭이 크다는 특성 때문에, 극판 코팅·압연 설비 쪽에서는 코팅 두께 균일도와 압연 닙압 관리 여유를 더 촘촘하게 잡아야 한다. 표면개질·코팅 공정을 하나로 통합하면 공정 스테이션 수는 줄어들지만, 단일 스테이션 내 체류시간과 건조 구간 길이가 늘어날 수 있어 R2R 라인 전체 텐션 프로파일을 재산정해야 한다.
후속 특허에 포함된 전리튬화 공정은 별도의 리튬 공급원(리튬박 라미네이션 또는 리튬 파우더 코팅 방식이 업계에서 일반적으로 쓰인다, 추정)을 전극 표면에 추가하는 공정이므로, 기존 코팅·건조 라인 뒤에 전리튬화 전용 스테이션이 추가될 가능성이 있다. 리튬 금속을 취급하는 공정이 추가되면 건식 환경(저노점) 관리 구간이 코팅 공정 이후까지 확장돼야 하며, 이는 라인 전체 클린룸·건식룸 구간 배치를 재설계해야 하는 요인이 된다(확인 필요: 전리튬화 공정의 구체 방식).
표면 변화의 정밀 제어·정량 측정 방법에 관한 특허는, 인라인 검사 설비(예: 광학 표면 검사기, 두께 게이지)의 측정 정밀도 요구치가 함께 올라갈 가능성을 시사한다. 실리콘 음극재의 정확한 부피팽창률과 목표 코팅 두께 공차는 이번 특허 공개 자료만으로는 확인되지 않는다.

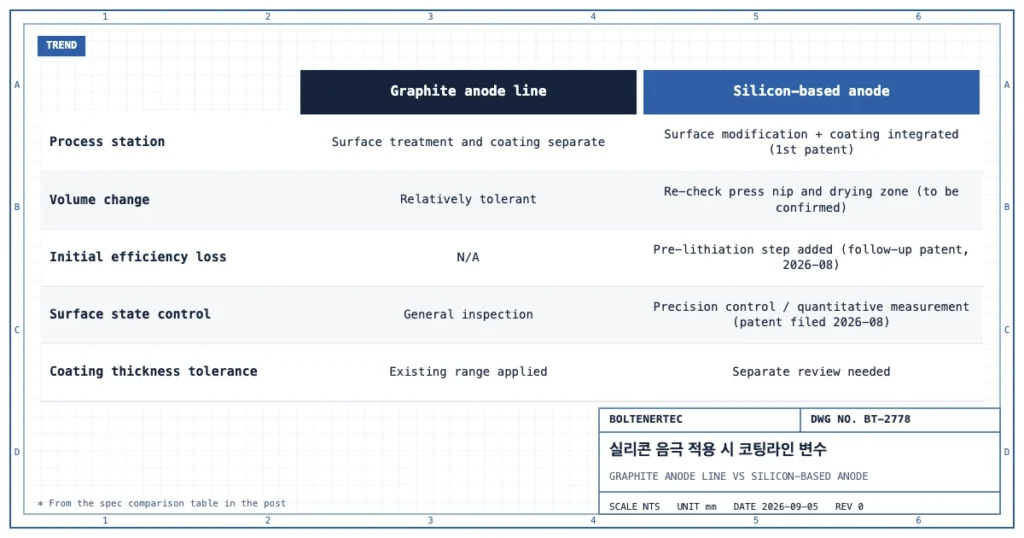

스펙 대조표
| 항목 | 기존 흑연 음극 코팅라인 | 실리콘계 음극 적용 시 |
|---|---|---|
| 공정 스테이션 | 표면처리·코팅 분리 | 표면개질+코팅 통합(1차 특허 대상) |
| 부피변화 대응 | 상대적으로 여유 있음 | 압연 닙압·건조구간 재검토 필요(확인 필요) |
| 초기효율 저하 대응 | 해당 없음 | 전리튬화 공정 추가(후속 특허, 2026-08) |
| 표면 상태 관리 | 일반 검사 | 정밀 제어·정량 측정 방법 특허 출원(2026-08) |
| 코팅두께 공차 관리 | 기존 관리범위 적용 | 별도 검토가 필요합니다 |
설계 반영 체크리스트
- 통합공정의 체류시간·건조구간 증가에 따른 R2R 텐션 프로파일 재산정 여부
- 전리튬화 스테이션 추가 시 저노점 건식 구간 확장 범위 확정 여부
- 인라인 표면 검사기·두께 게이지 측정 정밀도 요구치 재설정 여부
- 실리콘 음극재 부피팽창률·목표 코팅 두께 공차 확인 여부
한줄요약
실리콘 음극재 공정 통합은 코팅설비 스테이션 수를 줄이지만, 전리튬화 공정 추가에 따른 건식 구간 확장과 정밀 표면 검사 요구치 상승이라는 새 숙제를 함께 남긴다.
