탭 용접 지그의 클램핑 압력 이원화는 하나의 조립라인에서 서로 다른 배터리팩 사양을 동시에 대응할 때 반드시 선결돼야 하는 기구 조건이다.
문제정의: 겸용라인의 기구적 모순
세방리튬배터리가 현대차 하이브리드(HEV) 신차용 배터리팩과 LG에너지솔루션 신형 ESS용 배터리팩을 각각 조 단위 규모로 수주했다(2026년 9월 7일, 한국경제 단독보도). 두 물량 모두 세방리튬배터리가 셀을 직접 만들지 않고 모듈·팩 조립을 맡는 구조다.
HEV 팩과 ESS 팩은 사용 환경이 다르다. HEV 팩은 차량 진동·충격 하중이 크고 셀 수가 적다. ESS 팩은 정적 하중 위주이고 셀 수가 많으며 대전류 저항을 낮추기 위해 연결탭 폭이 넓고 얇은 경향이 있다. 두 제품의 탭 두께·형상이 다르면 저항용접 지그의 클램핑 압력을 하나의 고정값으로 쓸 수 없다.
지그를 제품별로 두 벌 제작하면 설비투자비가 늘어난다. 하나의 지그로 겸용하면 압력이 낮은 쪽 제품 기준에서는 용접 미접합이, 압력이 높은 쪽 제품 기준에서는 탭 변형이 발생한다. 질문은 하나다. 지그 베이스 하나에서 클램핑 압력을 이원화하려면 어떤 기구 요소가 필요한가.
기구학적 분석: 탭 절곡 구조와 압력 요구치
연결탭의 기본 절곡 구조는 삼성SDI 등록특허 KR101156266B1(패밀리 US8609275B2)의 청구항 10·11에서 참조할 수 있다. 용접부에 대응하는 평탄부, 상부로 절곡된 경사부, 배선이 연결되는 제2평탄부로 이루어진 3단 구조다. 이 구조는 제품군 공통이지만, 평탄부 두께와 폭은 제품별로 달라진다.
HEV 팩은 진동 내구성을 위해 두꺼운 니켈 탭(두께 0.3mm 수준)을, ESS 팩은 저항 손실 저감을 위해 얇고 넓은 구리 탭(두께 0.15mm 수준)을 쓰는 경향이 있다(일반적 설계 경향에 근거한 추정, 세방리튬배터리의 실제 사양은 비공개이므로 현장 계측 후 재확인 요망).
계산 검증: 클램핑 압력 창과 안전율 2중 확인
저항용접 시 전극 압력 P는 접촉면적 A에 대해 가압력 F로 결정된다.
$$P = \frac{F}{A}$$
전극 팁 접촉 지름 d = 3mm(추정, 일반 스팟용접 팁 규격 준용)일 때 접촉면적은 다음과 같다.
$$A = \pi \left(\frac{d}{2}\right)^2 = \pi \times 1.5^2 = 7.07\ \mathrm{mm}^2$$
HEV용 니켈 탭(항복강도 σy≈200MPa, 추정)은 용접 최소압력 40MPa(추정, 니켈 저항용접 통상범위 30~60MPa) 기준 소요 가압력이 아래와 같다.
$$F_{1} = 40\ \text{MPa} \times 7.07\ \mathrm{mm}^2 = 282.8\ \text{N}$$
안전율 1.5를 적용한 탭 변형 허용 압력과 허용 가압력은 다음과 같다.
$$P_{allow} = \frac{\sigma_y}{SF} = \frac{200}{1.5} = 133.3\ \text{MPa}, \quad F_{allow} = 133.3 \times 7.07 = 942.7\ \text{N}$$
허용 가압력이 소요 가압력의 3.3배이므로 HEV 탭 단독 기준으로는 안전율이 충분하다. 문제는 ESS용 구리 탭이다. 연질 구리 항복강도를 70MPa(추정)로 보면 같은 접촉면적에서 허용 가압력은 330.2N에 불과하다.
$$F_{allow,Cu} = \frac{70}{1.5} \times 7.07 = 330.2\ \text{N}$$
두 제품의 중간값으로 고정 가압력 400N짜리 지그를 쓰면 HEV 탭에는 안전하지만 ESS 탭에는 허용치를 20% 초과해 탭 변형 위험이 남는다. 고정 압력 지그 하나로는 두 제품을 동시에 안전하게 커버할 수 없다는 뜻이다.
Shop-notes

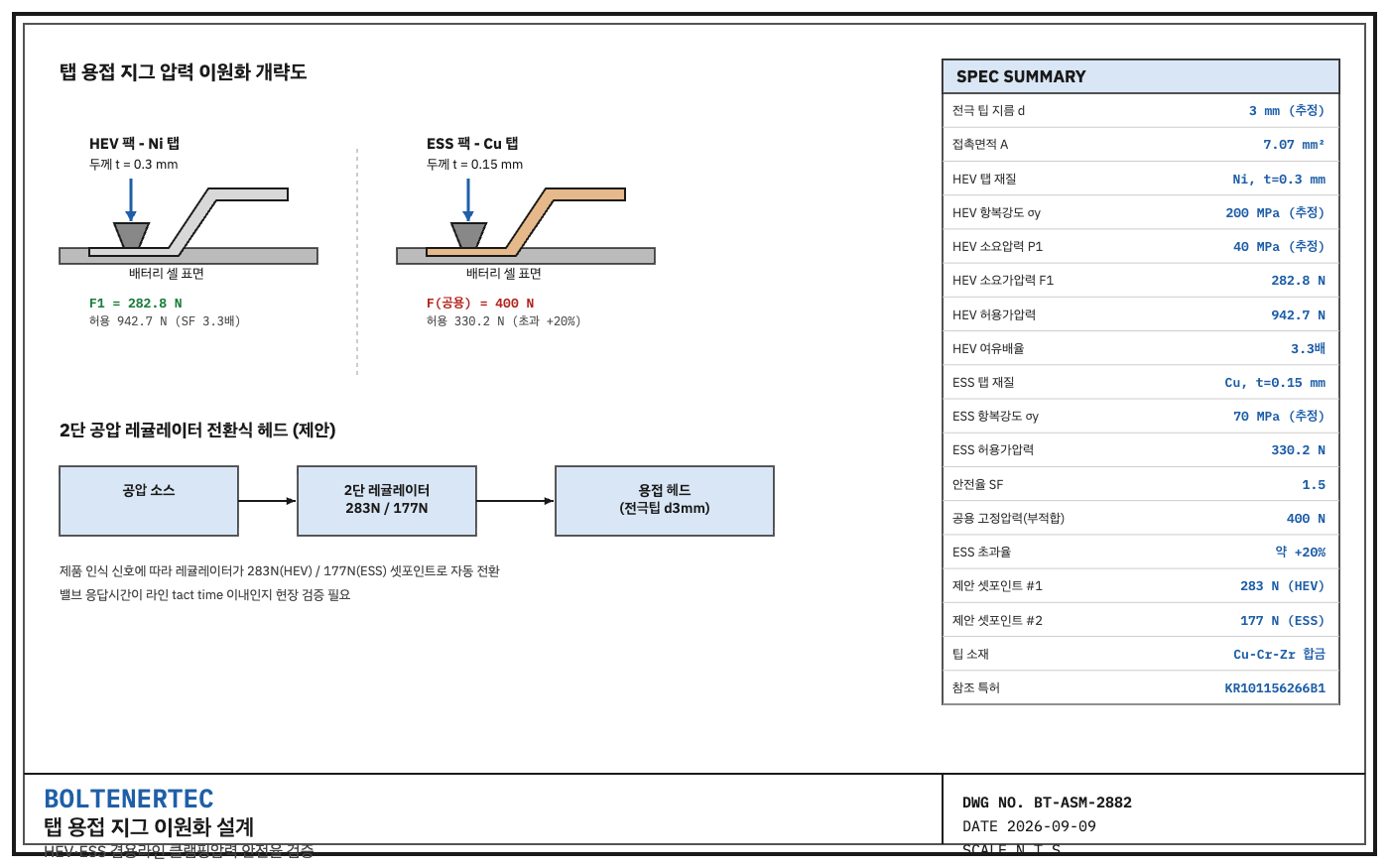

- 채택안: 2단 공압 레귤레이터 전환식 헤드. 제품 전환 시 압력 셋포인트를 2개(예: 283N, 177N 부근)로 스위칭. 밸브 응답시간이 라인 tact time 대비 충분히 짧은지 확인 필요.
- 대안(미채택): 서보모터 방식 연속 가변압 헤드. 압력을 연속적으로 정밀 제어할 수 있으나 초기 투자비가 공압 대비 높아 조 단위 수주 초기 단계의 캐파 확장 속도에 비해 과잉설계로 판단해 미채택.
- 가공성 주석: 전극 팁 접촉면 지름 3mm는 Cu-Cr-Zr 합금 소재를 선삭 가공 후 시효경화 열처리로 확보한다. 팁 마모에 따라 접촉지름이 커지면 압력이 낮아지므로 재연삭 주기를 별도 관리해야 한다.
설계 반영 체크리스트
- □ 탭 두께·재질별 압력 셋포인트 2종을 현장 계측 후 확정
- □ 전극 팁 접촉면적 공차 ±0.05mm 이내 관리
- □ 두 셋포인트 모두 안전율 1.5 이상 재검증
- □ 지그 전환 소요시간이 라인 tact time 내에 들어오는지 확인
한줄요약: 겸용 조립라인의 탭 용접 지그는 고정압력 한 값으로 두 제품을 커버할 수 없으며, 제품별 압력 셋포인트 이원화와 안전율 재검증이 선행돼야 한다.
