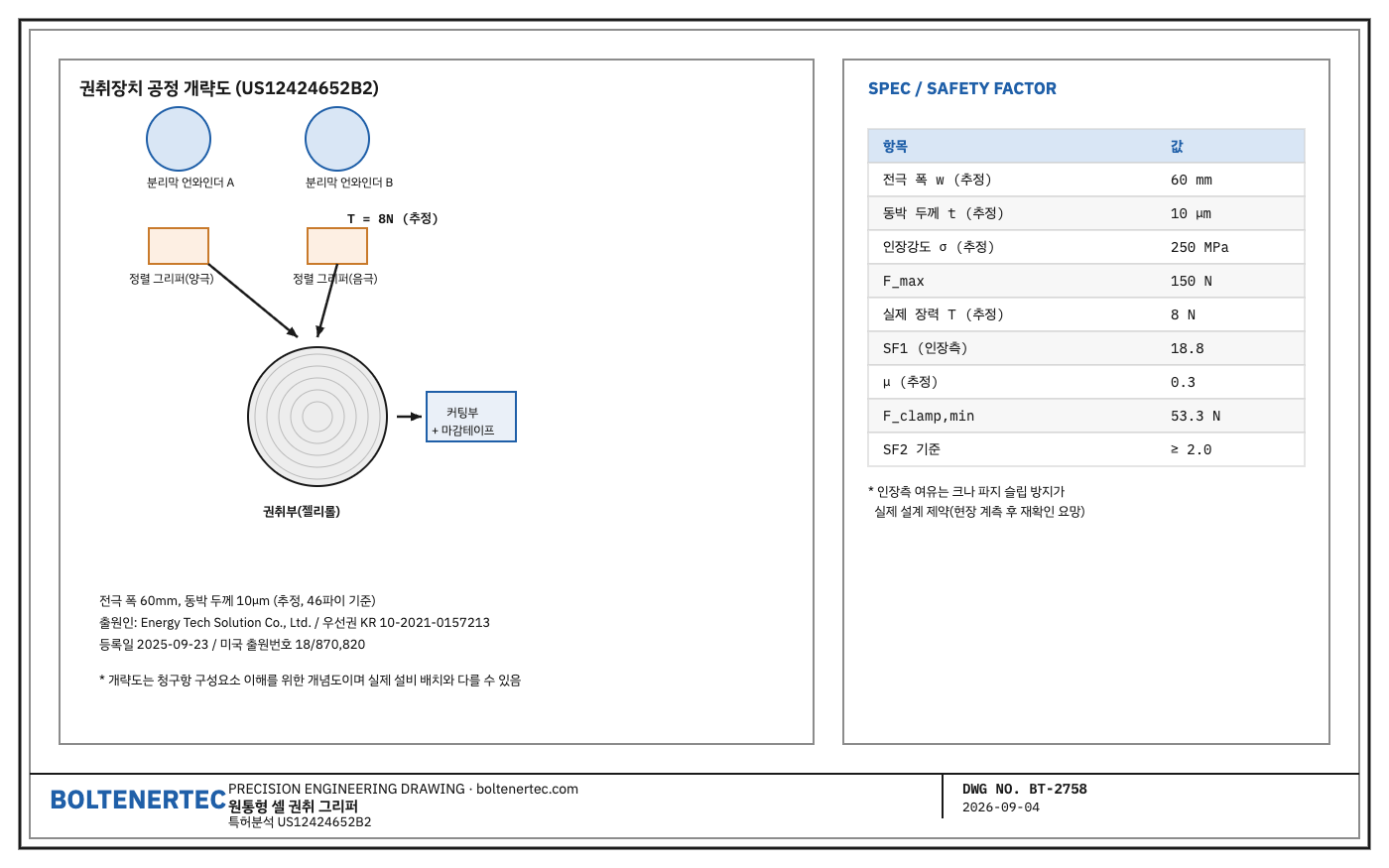

원통형 배터리 셀 권취(와인딩) 장치 특허 US12424652B2는 분리막·양극재·음극재를 정렬해 젤리롤로 감는 장치를 청구한다. 출원인은 Energy Tech Solution Co., Ltd.이며 한국 우선권(KR 10-2021-0157213)을 기초로 2025년 9월 23일 미국에 등록됐다(미국 출원번호 18/870,820). 원통형 46파이 셀 수요가 늘면서 권취 설비의 정렬 정밀도가 셀 내부 단락 불량률을 좌우하는 핵심 변수로 떠올랐다. 이 특허의 청구 구성요소가 일반적인 권취 설비 구조와 어떻게 다른지 대조가 필요하다.
클레임 차트: 청구 구성요소 대 일반 권취설비
| 특허 청구항 구성요소(US12424652B2) | 일반적 원통형 셀 권취설비 구성 | 대조 결과 |
|---|---|---|
| 분리막 언와인딩부 한 쌍 | 상하 분리막 롤 언와인더 2계통 | 통상 구성과 동일 |
| 그리퍼 포함 정렬부 한 쌍(절단된 전극 끝단을 당겨 정렬) | 전극 선단 정렬용 클램프 또는 진공 패드 | 그리퍼 방식 한정이 청구 차별점 |
| 권취부(양극재/분리막/음극재 적층 후 젤리롤 형성) | 맨드릴 회전 권취 코어 | 통상 구성과 동일 |
| 커팅부(분리막 절단 및 마감테이프 부착으로 젤리롤 고정) | 분리막 커터 + 마감테이프 부착 유닛 | 통상 구성과 동일, 순서 결합이 청구 포인트 |
계산·수식 검증: 정렬 그리퍼 파지력
정렬부 그리퍼가 당기는 전극 집전박(음극 동박) 두께 $t$를 10μm, 폭 $w$를 60mm로 가정한다(추정, 46파이 셀 전극 폭 통상값). 동박 인장강도 $\sigma$는 250MPa로 가정한다(추정, 전해동박 통상 범위 200~400MPa).
$$F_{max} = \sigma \times (w \times t) = 250 \times (60 \times 0.01) = 150\ \text{N}$$
정렬 동작 중 실제 인장 장력 $T$를 8N으로 가정하면(추정, 박막 전극 이송 통상 장력) 인장측 1차 안전율은 다음과 같다. 이 값이 매우 크다는 것은 정렬 그리퍼 설계의 실제 제약이 인장 파단이 아니라 파지 슬립 방지에 있음을 뜻한다.
$$SF_1 = \frac{F_{max}}{T} = \frac{150}{8} = 18.8$$
파지 슬립을 막기 위한 2차 안전율은 슬립 여유계수 2.0, 패드-동박 마찰계수 $\mu = 0.3$(추정)을 적용해 필요 클램핑력으로 검증한다.
$$F_{clamp,min} = \frac{T \times SF_{slip}}{\mu} = \frac{8 \times 2.0}{0.3} = 53.3\ \text{N}$$
그리퍼 액추에이터 정격 클램핑력이 53.3N 이상이면 $SF_2 \geq 2.0$ 기준을 만족한다(확인 필요: 특허 명세서에 액추에이터 정격 미기재, 현장 계측 후 재확인 요망).
실무적용(Shop-notes)
대안 기구로 진공 흡착 정렬을 검토할 수 있으나, 동박 두께가 10μm 수준으로 얇아 흡착 시 주름(waviness)이 발생할 위험이 있어 이번 설계에서는 미채택한다. 청구항이 그리퍼 방식을 특정한 것도 이 때문으로 추정된다. 가공성 주석으로, 그리퍼 죠 선단은 동박 손상 방지를 위해 폴리아세탈(POM) 또는 우레탄 코팅 가공이 필요하며, 코팅 두께 공차가 ±0.05mm를 넘으면 정렬 오차로 직결되므로 정밀 사출 후 연마 공정을 추가해야 한다.
- 그리퍼 액추에이터 정격 클램핑력과 SF2 계산값 대조
- 음극·양극 동박 두께별 인장 안전율 별도 재계산
- 그리퍼 죠 코팅 마모 주기 설정
- 커팅부-마감테이프 순서 결합 특허 회피설계는 별도 법무 검토 필요(침해 여부 단정 금지)
한줄요약: US12424652B2의 그리퍼 정렬 청구 구성은 인장 안전율보다 파지 슬립 방지가 설계 우선순위임을 보여주며, $SF_2$ 기준 53.3N 이상의 그리퍼 클램핑력 확보가 핵심이다.
