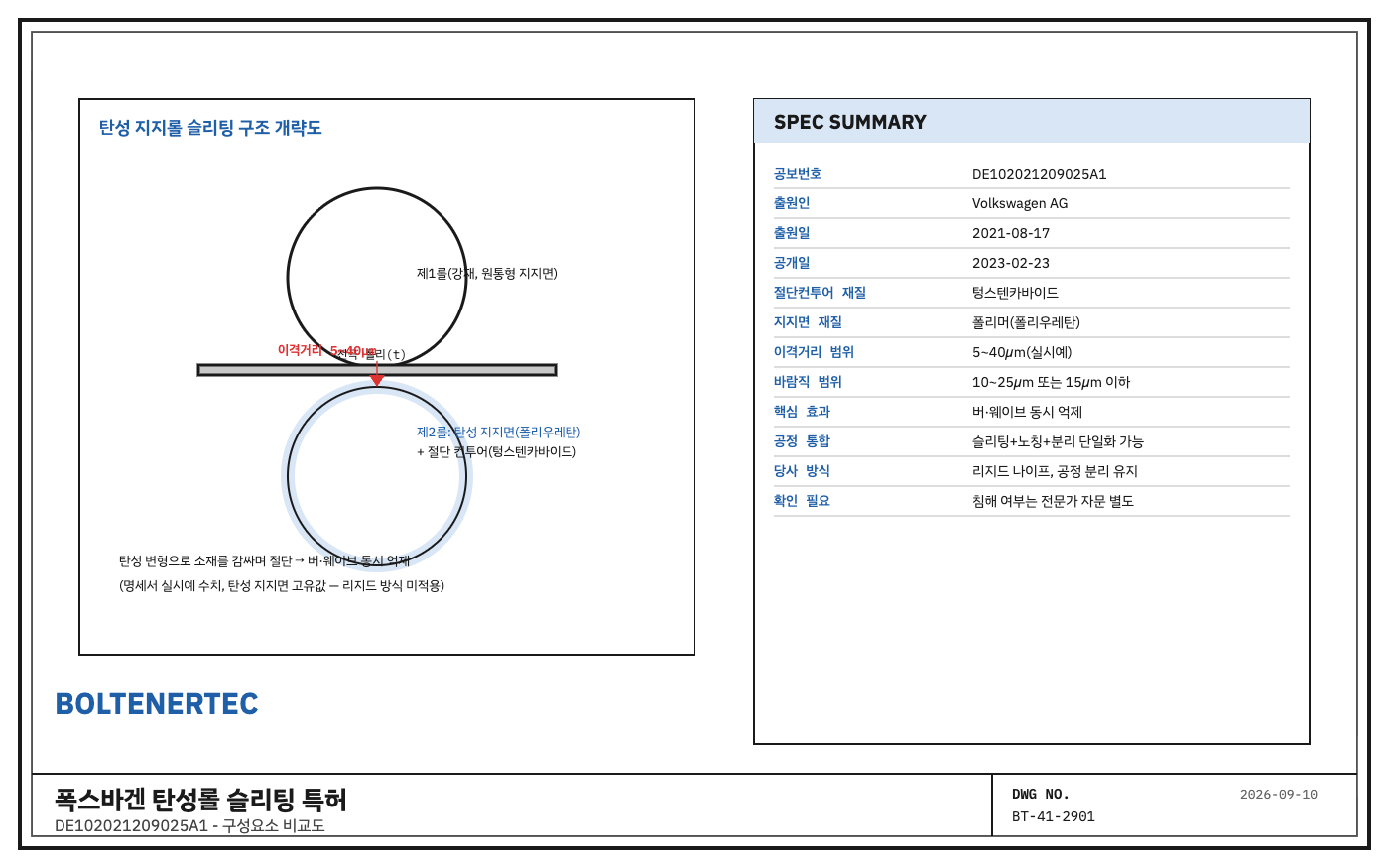

탄성 지지면 슬리팅 롤 구조가 폭스바겐(Volkswagen AG) 명의로 독일에 등록됐다. 공보번호 DE102021209025A1, 출원일 2021-08-17, 공개일 2023-02-23이며 전극박 절단 시 버(burr)와 슬릿 엣지 웨이브(waviness)를 동시에 억제하는 것이 청구 대상이다.
문제정의
공보 명세서는 종래 리지드 로터리 나이프 방식의 한계를 다음과 같이 적시한다. 상하 나이프가 직접 접촉하는 전단(shear) 방식은 마찰이 커 슬리팅 속도가 분당 120m로 제한되고, 나이프는 절단 길이 약 200km마다 재연삭이 필요하다. 또한 두께 방향(z축) 소재 유동으로 슬릿 엣지에 웨이브가 발생해도 이를 억제할 대응 지그(counter tool)가 없다는 점을 문제로 제시했다. 우리 라인에서도 재연삭 주기 관리와 클리어런스 재현성이 상시 관리 항목인 만큼([[슬리터 나이프 클리어런스와 버 높이 규격화]] 참고), 이 특허가 제시하는 대응 방식을 구성요소 단위로 검토할 필요가 있다.
특허 청구항 구성요소 대 당사 설계 매핑 (Claim Chart)
| 청구항 구성요소 (DE102021209025A1 청구항 1) | 명세서 상 수치·기재 | 일반 리지드 나이프 방식(당사 라인 기준) 대비 |
|---|---|---|
| 제1 롤: 원통형 연속 지지면(첫번째 지지면) | 비탄성, 강재(steel) | 당사 방식도 하부 롤은 원통형 지지면을 사용하나 별도 탄성층 없음 |
| 제2 롤: 절단 컨투어(cutting contour) + 이를 둘러싼 탄성 변형 가능 제2 지지면 | 절단 컨투어 재질 텅스텐카바이드, 탄성 지지면 재질은 폴리우레탄 계열 폴리머 코팅 | 당사 리지드 방식은 제2 롤에도 탄성 지지면이 없고 나이프 날 자체가 지지면 역할 겸용 |
| 절단 컨투어와 제1 지지면 사이 최소 이격거리 | 5µm 이상, 바람직하게 10µm 이상, 40µm 이하, 특히 바람직하게는 25µm 이하 또는 15µm 이하 | 당사 클리어런스 값은 소재 두께·나이프 마모도에 따라 라인별 실측 대상이며 이 특허의 탄성 롤 수치를 리지드 방식에 그대로 대입할 수 없음(확인 필요) |
| 탄성 지지면에 의한 폭방향(y축) 인장 유도 텍스처(스파이럴 형상 가능) | 재질은 폴리머(바람직하게 폴리우레탄), 텍스처는 나선형 옵션으로 기재 | 당사 방식은 웨이브 억제용 별도 텍스처 지지면이 없어 y축 웨이브 억제는 권출 장력 제어에 의존 |
| 슬리팅·노칭·분리 공정 통합(복수 그룹의 절단선을 한 롤 쌍으로 처리) | 바람직하게는 단일 롤 쌍으로 전체 절단선 그룹 생성 | 당사 라인은 슬리팅과 노칭이 별도 공정·별도 설비로 분리되어 있어 공정간 소재 재이송이 발생 |
계산/수식 검증
명세서가 제시하는 절단 컨투어-지지면 최소 이격거리 범위를 무차원화하면 다음과 같다.
$$0.33 \le \frac{c_{\mu m}}{t_{\mu m}} \le 2.67 \quad (t = 15\mu m \text{ 코팅박 기준 참고 계산})$$이 범위는 명세서 실시예(이격거리 5~40µm)를 15µm 코팅박 두께로 나눈 참고 계산치이며, 특허 청구항 자체에 무차원비로 명시된 수치는 아니다. 탄성 지지면이 없는 당사 리지드 나이프 방식에 이 비율을 직접 적용하는 것은 부적절하며, 별도 실측이 필요한 확인 필요 항목으로 남긴다.
실무적용 (Shop-notes)
- 가공성 주석: 탄성 지지면(폴리우레탄 코팅)은 마모 시 롤 전체 재코팅이 필요해 텅스텐카바이드 나이프 단품 교체 대비 정비 다운타임이 길어질 가능성이 있다. 정비 주기 비교 데이터 확보가 선행되어야 한다.
- 대안 기구 검토: 당사는 슬리팅·노칭 통합 롤 대신 공정 분리 방식을 유지 중이다. 미채택 사유는 노칭부 텐션 프로파일이 슬리팅부와 달라 단일 롤 쌍으로는 두 공정의 장력 요구조건을 동시에 만족시키기 어렵다고 판단했기 때문이다.
- 침해 여부는 공개된 청구항 문언만으로 단정할 수 없으며, 실제 설계 검토 시 특허 전문가의 청구항 해석이 별도로 필요하다.
설계 반영 체크리스트
- 탄성 지지면 방식 도입 시 정비 다운타임 비교 데이터 확보 여부
- 슬리팅·노칭 통합 롤 검토 시 공정별 장력 프로파일 양립 가능성 사전 검증 여부
- 청구항 문언과 당사 설계요소 1:1 대조표 갱신 여부
- 침해 리스크 판단은 특허 전문가 자문으로 별도 진행 여부
한줄요약: 탄성 지지롤 슬리팅 구조는 버·웨이브를 동시에 억제하지만 그 수치는 폴리우레탄 지지면 고유의 값이라 리지드 나이프 방식에 그대로 대입할 수 없다.
